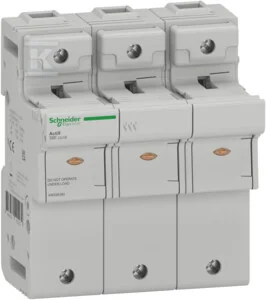

Podstawa bezpiecznikowa, Acti9 SBI, 3P, 125A, rozmiar wkładki 22 x 58 mm, SBI-125-3

Urządzenie Acti9 SBI jest rozłącznikiem bezpiecznikowym niskiego napięcia. Zapewnia bezpieczeństwo i jest niezawodnym rozwiązaniem dla budynków, przemysłu i producentów OEM o wysokiej zdolności wyłączania. Jest to 3 biegunowy rozłącznik bezpiecznikowy, o prądzie znamionowym do 125A (In), z krzywą bezpieczników gG lub aM o wymiarach wkładki bezpiecznikowej 22mm x 58mm. Ogólnym przeznaczeniem bezpiecznika gG jest zapewnienie ochrony przeciążeniowej i zwarciowej. Bezpiecznik aM do zastosowań silnikowych zapewnia ochronę przeciwzwarciową (ochrona obciążeń o dużym prądzie szczytowym).

Produkt ten spełnia wymagania normy IEC EN 60947-3. Znamionowe napięcie łączeniowe (Ue) wynosi do 690VAC. Podłączenie zacisków śrubowych możliwe jest dla sztywnego kabla miedzianego (1 przewód) i elastycznego kabla miedzianego (1 przewód). Pojemność przekroju kabla wynosi od 2,5mm2 do 25mm2. Może być montowany na szynie DIN w celu modułowej instalacji.

Szerokość w modułach 9mm wynosi 12 modułów. Wymiary to (szer.) 105mm x (wys.) 126,5mm x (gł.) 70mm. Stopień zanieczyszczenia wynosi 3. Moment dokręcenia połączenia wynosi 3,5N. m dla wkrętaka typu PZ2.

Temperatura otoczenia dla pracy wynosi od -20°C do +60°C. Temperatura otoczenia dla przechowywania wynosi od -40°C do +80°C.
