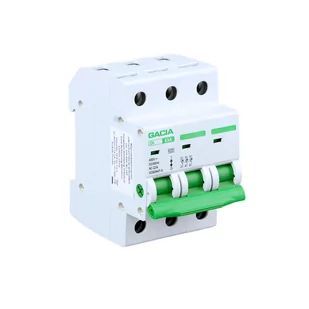

Rozłącznik izolacyjny DL 3P 100 A

Rozłącznik wyłącznik izolacyjny Gacia 3P 100A 230V

SPECYFIKACJA:

prąd znamionowy Ie: 100A

znamionowy prąd zwarciowy: 12 le 1s

znamionowa odporność impulsowa (1,2/50) Uimp: 6000

stopień zanieczyszczenia: 2

napięcie znamionowe Ue: 230 V

izolacja znamionowa Ui: 500V

częstotliwość prądu: 50/60 Hz

żywotność elektryczna: 1500

żywotność mechaniczna: 8500

wskaźnik pozycji pracy: tak

stopień ochrony: IP 20

temp. składowania: -30/+70°C

temp. pracy: -30/+50°C

maksymalny przekrój przewodów łączeniowych: 25 mm2

moment dokręcenia zacisków łączeniowych: 3Nm

możliwość podłączenia za pomocą szyn grzebieniowych: tak

Rozłącznik izolacyjny DL (ang. switch-disconnector) - łącznik elektryczny (rozłącznik) spełniający jednocześnie dwie funkcje:

• przewodzenia prądu w warunkach znamionowych, podczas przetężenia (w tym zwarcia, przez odpowiednio zdefiniowany czas) oraz rozłączania obwodu w warunkach znamionowych i zakłóceniowych,

• izolowanie, czyli spełnienie własności izolacyjnych zapewniających bezpieczną pracę obsługi.

Wyłączniki izolacyjne serii DL są przeznaczone jako wyłączniki główne obwodów elektrycznych działających pod napięciem 230/400 V AC 50/60 Hz i prądzie znamionowym 40A do 125 A, a także łączenia obwodów elektrycznych pod obciążeniem.

Aparat spełniający powyższe wymagania według normy IEC/EN 60947-3 ma naniesioną na obudowę przytoczoną normę oraz oznakowany jest odpowiednim symbolem.

Produkt może być montowany wyłącznie przez osoby uprawione.

Przed montażem należy odłączyć zasilanie.

Bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.

Celem poprawy bezpieczeństwa użytkowania wyposażony w czytelny wskaźnik zadziałania.
