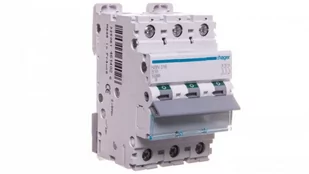

Wyłącznik nadprądowy 3P B 16A 10kA AC NBN316

Hager Miniaturowy wyłącznik automatyczny NBN316Producent: HagerOznaczenie: Miniaturowy wyłącznik automatyczny 3-bieg, B-16A,10kA,3MTyp: NBN316Głębokość montażu: 70 mmCharakterystyka wyzwalania:

BLiczba biegunów (całkowita): 3Liczba biegunów z bezpiecznikiem: 3Prąd znamionowy: 16 ANapięcie znamionowe: 400 VZnamionowe napięcie izolacji Ui:

500 VZnamionowe napięcie wytrzymywane Uimp: 6 kVZnamionowazdolnośćwyłączaniaIcnzgodnie z EN 60898przy 230 V: 10 kATyp napięcia: ACZnamionowa zdolnośćwyłączania Icn zgodnie z EN 60898 przy 400 V: 10 kAZnamionowazdolność wyłączania Icu zgodnie z IEC 60947-2 przy 230 V:

30 kAZnamionowa zdolność wyłączania Icu zgodnie z IEC 60947-2 przy 400 V: 15 kACzęstotliwość: 50. . 60 HzStrata mocy: 8,27 WKlasa ograniczenia energii: 3Montaż podtynkowy:

takPrzełączanie przewodu neutralnego: nieKategoria przepięciowa: 3Stopień zanieczyszczenia: 2Możliwe dodatkowe urządzenia: takSzerokość w jednostkach:

3Stopień ochrony (IP): IP20Temperatura otoczenia podczas pracy: -25. . 70 °CPrzekrój podłączanych przewodów wieloprzewodowych: 1. . 25 mm²Przekrój podłączanych przewodów jednoprzewodowych: 1. . 35 mm²Przeciwwybuchowy:

nie Miniaturowy wyłącznik automatyczny Hager NBN316: dalsze szczegóły Miniaturowy wyłącznik automatyczny 3-biegunowy 10kA/15kA B-16A 3M. Miniaturowy wyłącznik automatyczny zgodny z normą DIN EN 60898-1 (VDE 0641-11) z wyzwalaczem termicznym z opóźnieniem czasowym do ochrony przed przeciążeniem i wyzwalaczem elektromagnetycznym do ochrony przed zwarciem. Nadaje się do modernizacji dodatkowego wyposażenia. Opcja etykietowania bezpośrednio na urządzeniu i indywidualnego demontażu z systemu szyn fazowych poprzez odblokowanie szybkiego mocowania szyny górnej.

Dostarczany z: Miniaturowy wyłącznik różnicowoprądowy Hager 3-biegunowy,B-16A,10kA,3M NBN316, Jednostka opakowania: 1 szt, EAN: 3250614614026 Wyłącznik nadprądowy 3-biegunowy 10kA/15kA B-16A 3M Hager NBN316Parametry techniczneLiczba modułów: 3Znamionowe napięcie robocze Ue:

400 VPrąd znamionowy: 16 ACharakterystyka wyzwalania: BGraniczna zdolność wyłączania prądu zwarciowego Icu AC IEC 60947-2: 30 kAZdolność wyłączania Icn przy 230 V AC zgodnie z IEC 60898-1: 10 kAZdolność wyłączania roboczego prądu zwarciowego Ics przy 230 V AC zgodnie z IEC 60947-2:

15 kAZdolność wyłączania roboczego prądu zwarciowego Ics przy 230 V AC zgodnie z IEC 60898-1: 7,5 kALiczba biegunów: 3 PNapięcie izolacji: 500 VOdporność na napięcie udarowe: 6000 VMoment obrotowy:

2,8 NmCałkowita strata mocy przy prądzie znamionowym: 8,27 WŻywotność urządzenia, elektryczne cykle przełączania: 4000Żywotność urządzenia, mechaniczne cykle przełączania: 20000 Moc wyjściowaCzęstotliwość wejściowa AC50-60 HzZnamionowy prąd wyjściowy16 AWaga i wymiarySzerokość52,3 mmGłębokość70 mmWysokość83 mmCechyLiczba biegunów3PSeria modułów3 Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem.

W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka. Urządzenia z podłączonym obciążeniem > 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka. W przypadku urządzeń o mocy znamionowej > 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić). głębokość instalacji 70 mm, charakterystyka inicjalizacji B, liczba biegunów (łącznie) 3, liczba zabezpieczonych biegunów 3, prąd znamionowy 16 A, napięcie znamionowe 400 V, znamionowe napięcie izolacji Ui 500 V, znamionowe napięcie wytrzymywane impulsu Uimp 6 kV, typ napięcia AC, częstotliwość 50. . 60 Hz, Klasa ograniczenia energii 3, Montaż podtynkowy tak, Przełączany przewód neutralny nie, Kategoria przepięcia 3, Stopień zanieczyszczenia 2, Możliwe urządzenia dodatkowe tak, Szerokość w jednostkach podziału 3, Stopień ochrony (IP) IP20, Ochrona przeciwwybuchowa nie Hager NBN316.

Liczba biegunów: 3P. Częstotliwość wejściowa AC: 50/60 Hz, Znamionowy prąd wyjściowy: 16 A. Szerokość: 52,3 mm, głębokość: 70 mm, wysokość:

83 mm (NBN316)
