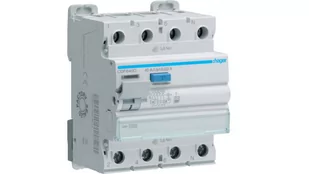

Wyłącznik różnicowoprądowy 4P 40A 30mA 10kA typ F CDF640D

Hager Wyłącznik różnicowoprądowy CDF640DProducent: HagerOznaczenie: Wyłącznik różnicowoprądowy 4p 10kA 40A 30mA FTyp: CDF640DLiczba biegunów: 4Napięcie znamionowe:

400 VPrąd znamionowy: 40 AZnamionowy prąd różnicowy: 0,03 AZnamionowe napięcie izolacji Ui: 500 VZnamionowe napięcie wytrzymywane impulsowe Uimp: 4 kVTyp montażu:

szyna DINTyp różnicowoprądowy: FTyp selektywny: nieTyp zwłoczny: takNapięcie zwarciowe wytrzymywane (Icw): 10 kANapięcie udarowe wytrzymywane:

5 kATyp napięcia: ACZ blokadą: takCzęstotliwość: 50 HzMożliwość podłączenia dodatkowych urządzeń: takStopień ochrony (IP):

IP20Szerokość w podziałce: 4Głębokość montażowa: 70 mmTemperatura otoczenia podczas pracy: -25. . 70 °CStopień zanieczyszczenia: 2Przekrój podłączanych przewodów wielodrutowych:

1. . 16 mm²Przekrój podłączanych przewodów jednodrutowych: 1. . 25 mm²Przeciwwybuchowy: nie Wyłącznik różnicowoprądowy Hager CDF640D: dalsze szczegóły Wyłącznik różnicowoprądowy 4-biegunowy 10kA 40A 30mA typ F. Wyłącznik różnicowoprądowy (RCCB) zgodny z normami DIN EN 61008-1 (VDE 0664-10), DIN EN 61008-2-1 (VDE 0664-11) z zaciskami bi-connect w dolnej części, zewnętrznym niebieskim przyciskiem testowym i wskaźnikiem prądu różnicowego.

Nadaje się do doposażenia w dodatkowy sprzęt. Zaciski przyłączeniowe z zabezpieczeniem przed wciśnięciem przewodu, opcja etykietowania bezpośrednio na urządzeniu. Dostarczany z: Wyłącznik różnicowoprądowy Hager 4p 10kA 40A 30mA F CDF640D, Jednostka opakowania: 1 szt, EAN:

3250611621614 Wyłącznik różnicowoprądowy 4-biegunowy 10kA 40A 30mA typ F. Wyłącznik różnicowoprądowy (RCCB) zgodny z EN 61008-1, DIN EN 61008-2-1, VDE 0664 część 10 + 11, ochrona przed przypadkowym dotknięciem IP2x zgodnie z DIN VDE 0106 część 100. Nadaje się do modernizacji dodatkowego wyposażenia (instalacja bez użycia narzędzi). Zaciski przyłączeniowe z zabezpieczeniem przed wciśnięciem przewodu, zaciski bi-connect na dole, zewnętrzny niebieski przycisk testowy. Wszystkie produkty z oznaczeniem VDE.

Możliwość etykietowania bezpośrednio na urządzeniu. Szczegóły techniczne: NazwaWartośćTypCDF640DNumer części producentaCDF640DLiczba biegunów4Napięcie znamionowe400 VPrąd znamionowy40 AZnamionowy prąd resztkowy30 mAZnamionowe napięcie izolacji Ui500 VZnamionowe napięcie udarowe wytrzymywane Uimp4 kVTyp montażuSzyna DINTyp prądu szczątkowegoFTyp selektywnynieTyp z opóźnieniem krótkotrwałymnieWytrzymałość zwarciowa (Icw)10 kAOdporność na prąd udarowy5 kAZ urządzeniem blokującymtakCzęstotliwość50 HzMożliwe dodatkowe wyposażenietakStopień ochrony (IP)IP20Szerokość w jednostkach skoku4Głębokość instalacji70 mmTemperatura otoczenia podczas pracy-25 do 40 °CStopień zabrudzenia2Przekrój podłączanych przewodów skręcanych1 do 16 mm²Przekrój przewodów litych1 do 25 mm² Wyłącznik różnicowoprądowy 4-biegunowy 10kA 40A 30mA Typ F CDF640D HAGERCechy techniczne: Prąd znamionowy40 ATyp wyłącznika różnicowoprądowego FZnamionowy prąd różnicowy 30 mAZnamionowy prąd zwarciowy Inc zgodnie z EN 61008-110 kTyp bieguna3P+NFCzęstotliwość50 HzLiczba biegunów 4Napięcie izolacji 500 VWytrzymałość na napięcie udarowe 4000 VCałkowita strata mocy przy prądzie znamionowym 4,39 WŻywotność urządzenia, elektryczne cykle przełączania 10000Żywotność urządzenia, mechaniczne cykle przełączania 20000Liczba modułów 4Wysokość zainstalowanego produktu 85 mmSzerokość zainstalowanego produktu 72 mmGłębokość zainstalowanego produktu 70 mmPrzekrój przyłączeniowy dostępu ze śrubami, z przewodem elastycznym 1/16 mm²Przekrój połączenia dla sztywnego przewodu, zaciski przednie ze śrubami1 / 25 mm² Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem.

W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka. Urządzenia z podłączonym obciążeniem > 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka. W przypadku urządzeń o mocy znamionowej > 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić). Liczba biegunów 4, Napięcie znamionowe 400 V, Prąd znamionowy 40 A, Znamionowy prąd zwarciowy 0,03 A, Znamionowe napięcie izolacji Ui 500 V, Znamionowe napięcie udarowe Uimp 4 kV, Typ montażu szyna DIN, Prąd zwarciowy typ F, Typ selektywny nie, Typ zwłoczny tak, Odporność na zwarcie (Icw) 10 kA, Odporność na prąd udarowy 5 kA, Typ napięcia AC, Z blokadą tak, Częstotliwość 50 Hz, Możliwe urządzenia dodatkowe tak, Stopień ochrony (IP) IP20, Szerokość w jednostkach podziału 4, Głębokość zabudowy 70 mm, Stopień zanieczyszczenia 2, Ochrona przeciwwybuchowa nie HAGER CDF640D RCD 4P 10kA 40A 30mA TypeF (CDF640D)
