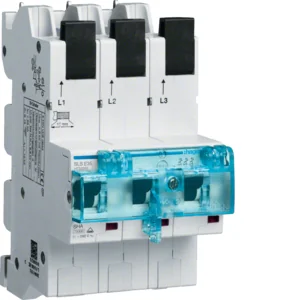

Wyłącznik selektywny SLS,35A,3bieg.,char.E,szyny 12x5/10 40mm

Wyłącznik Hager SLS 3-biegunowy E charakterystyka 35A do szyn zbiorczych QuickConnect. Przełącznik SH zgodny z E-DIN VDE 0641-21 i normą wymiarową DIN 43 880 rozmiar 6. SLS w różnych wersjach biegunowych, przełączanie jednobiegunowe, z oddzielnym wskaźnikiem położenia styku. Styk wtykowyInstrukcje instalacji zgodnie z § 13 NAV Należy pamiętać, że urządzenia z podłączonym obciążeniem 230 V są dostarczane z wtyczką ze stykiem uziemiającym lub stałym połączeniem (bez wtyczki), w zależności od mocy znamionowej. Jeśli urządzenie ma stałe podłączenie, instalację należy zlecić wyspecjalizowanej firmie.

Wszystkie urządzenia o podłączonym obciążeniu 400 V lub większym muszą być obsługiwane przez odpowiednie przyłącze zasilania i mogą być podłączane wyłącznie przez wykwalifikowanego elektryka. W przypadku urządzeń o mocy znamionowej większej niż 12 kW wymagana jest zgoda operatora sieci. Przed instalacją należy skontaktować się z operatorem sieci lub firmą instalacyjną wymienioną w rejestrze instalatorów operatora sieci. Taka firma instalacyjna pomoże uzyskać niezbędne zezwolenie od odpowiedniego operatora sieci. Standardowy zamek wielofunkcyjny umożliwia następujące blokady:

dla klienta przed niezamierzonym lub umyślnym przełączeniem, dla instalatora z kłódką podczas pracy w systemie, dla VNB z drutem uszczelniającym, kłódką lub specjalnym kluczem. Przestrzegać instrukcji obsługi! Instalacja wyłącznie przez wykwalifikowany personel! Cechy - zgodnie z E-DIN VDE 0641-21 i normą wymiarową DIN 43 880 rozmiar 6 - dla systemów szyn zbiorczych 40 mm 12x5/10 mm - obwód wyjściowy z zaciskiem QuickConnect - przełączanie jednobiegunowe - z oddzielnym wskaźnikiem położenia styku Dane techniczne Charakterystyka wyzwalania: E Liczba biegunów: 3 Prąd znamionowy: 35 A Napięcie znamionowe:

230/400 V Znamionowe napięcie izolacji Ui: 690 V Znamionowa zdolność wyłączania: 25 kA Częstotliwość: 50 Hz Kategoria przepięciowa: 4 Stopień zanieczyszczenia:

3 Liczba modułów: 4,5 Typ montażu: szyna zbiorcza Stopień ochrony: IP20 Waga: 1,26 kg Nr artykułu: HGRHTS335E EAN:

3250613303136 Cechy produktu: Przełącznik SH wg E-DIN VDE 0641-21 i normy wymiarowej DIN 43 880 rozmiar 6. SLS w wykonaniu z różnymi biegunami, przełączanie jednobiegunowe, z oddzielnym wskaźnikiem położenia styku. Styk wtykowy do bezpośredniego montażu na szynie zbiorczej. Standardowa blokada wielofunkcyjna umożliwia następujące blokowanie:

1. dla klienta przed niezamierzonym lub umyślnym przełączeniem; 2. dla instalatora z kłódką podczas pracy w systemie; 3. dla OSD z drutem uszczelniającym, kłódką lub specjalnym kluczem. Dane techniczne: Prąd znamionowy:

35 ACharakterystyka wyzwalania: EUstawienie wyzwalacza termicznego przy 40° C: 1,05/1,2 InZnamionowe napięcie robocze prądu przemiennego: 230/400 VZnamionowa zdolność wyłączania: 25 kANapięcie izolacji:

690 VLiczba biegunów: 3 PLiczba modułów: 4,5Przekrój przyłącza dla przewodu elastycznego: 1 - 16 mm²Przekrój przyłącza dla przewodu sztywnego: 1 - 25 mm²Typ montażu:

do szyn zbiorczych Typ produktuPrzełącznik SLSTyp produktudo montażu na szynie zbiorczejPrąd znamionowy [A]35CharakterystykaE HAGER HTS335E Wyłącznik SLS 35A 3P szyny zbiorcze | Nr producenta: 01005980 | EAN: 3250613303136 | Typ produktu: Nowy | Wyłącznik główny selektywny SLS Napięcie znamionowe 230/400 V~. Znak VDE. zgodnie z E DIN VDE 0641-21.

klasa energetyczna: 3. montaż bezpośrednio na szynie zbiorczej Wyłącznik SLS 3-biegunowy E charakterystyka 35A do szyn zbiorczych QuickConnect. Przełącznik SH zgodny z E-DIN VDE 0641-21 i normą wymiarową DIN 43 880 rozmiar 6. SLS w różnych wersjach biegunów. przełączanie jednobiegunowe.

z oddzielnym wskaźnikiem położenia styku. Styk wtykowy do bezpośredniego montażu na szynie zbiorczej. Standardowa blokada wielofunkcyjna umożliwia następujące blokady: dla klienta przed niezamierzonym lub umyślnym przełączeniem. dla instalatora z kłódką podczas pracy w systemie.

dla OSD z drutem uszczelniającym. Kłódka lub klucz specjalny. | Kategoria: Nowy Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem.

W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka. Urządzenia z podłączonym obciążeniem > 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka. W przypadku urządzeń o mocy znamionowej > 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić). Charakterystyka inicjalizacji E, Liczba biegunów 3, Prąd znamionowy 35 A, Napięcie znamionowe 400 V, Znamionowe napięcie izolacji Ui 690 V, Znamionowa zdolność wyłączeniowa 25 kA, Przełączany przewód neutralny nie, Częstotliwość 50 Hz, Kategoria przepięcia 4, Stopień zanieczyszczenia 3, Odporność na znamionowe napięcie udarowe 6 kV, Typ montażu Szyna zbiorcza, Stopień ochrony (IP) IP20, Rozmiar projektowy (zgodnie z DIN 43880) 2 Hager HTS335E. Liczba biegunów:

3P. Napięcie wejściowe AC: 230-400 V, Znamionowy prąd wyjściowy: 35 A (HTS335E)
