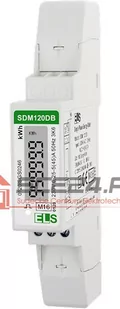

LICZNIK 1 FAZOWY SDM120DB MID z podświetlanym wyświetlaczem Licznik SDM120DB jest ekonomicznym rozwiązaniem do monitorowania zużycia energii elektrycznej sieci jednofazowej 230V. Diody LED na przednim panelu informują o obecności napięcia na zaciskach licznika, a wartości wskazuje wyświetlacz LCD. Dzięki wyposażeniu licznika w dodatkowe wyjście impulsowe, istnieje możliwość podłączenia urządzenia zliczającego. Licznik z łatwością można zamontować w szafach elektrycznych lub podłączyć do zewnętrznego źródła zasilania. MID (Measuring Instruments Directive) - grupa dyrektyw nowego podejścia, ustanowiona w 2004 roku decyzją Parlamentu Europejskiego i Rady Unii Europejskiej, zastępująca dotychczasowy system prawnej kontroli metrologicznej przyrządów pomiarowych, w zakresie zatwierdzenia typu i legalizacji pierwotnej.
Na przyrządzie znajduje się znak zgodności CE i numer jednostki notyfikowanej. Elementem oznaczenia świadczącym, że przyrząd pomiarowy przeszedł pomyślnie ocenę zgodności z dyrektywą MID, jest dodatkowe oznakowanie metrologiczne litera M i dwie ostatnie cyfry roku w prostokątnej ramce. Napięcie znamionowe (Un): 230V Zakres pomiarowy napięcia:
176~276V Właściwości izolacyjne:
4kV przez 1 minutę - impulsowe napięcie udarowe:
6kV-1. 2 S Prąd bazowy (Ib): 5A Prąd maksymalny (Imax): 45A Prąd minimalny (Imin): 0. 25A Zakres prądu pracy: 0. 4% Ib-Imax Przeciążenie prądowe:
30Imax przez 0. 01s Częstotliwość znamionowa: 50Hz Pobór własny: 1W/8VA Wyjście impulsowe: 1000imp/kWh Maksymalny odczyt:
99999,9kWh Wilgotność podczas pracy: 90% Wilgotność podczas magazynowania: 95% Temperatura podczas pracy: -25C - +55C Temperatura podczas magazynowania: -40C - +70C Stopień ochrony:
IP51 Klasa izolacji licznika w obudowie: II Środowisko elektromagnetyczne: E2 Stopień zanieczyszczenia: 2
