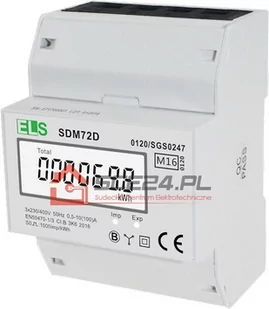

LICZNIK 3 FAZOWY SDM72D MID Licznik SDM72D z wyświetlaczem LCD służy do monitorowania zużycia energii elektrycznej sieci trójfazowej w zastosowaniach komercyjnych i przemysłowych. Dzięki wyposażeniu licznika w dodatkowe wyjście impulsowe, istnieje możliwość podłączenia urządzenia zliczającego. Licznik z łatwością można zamontować w szafie elektrycznej lub podłączyć do zewnętrznego źródła zasilania. MID (Measuring Instruments Directive) - grupa dyrektyw nowego podejścia, ustanowiona w 2004 roku decyzją Parlamentu Europejskiego i Rady Unii Europejskiej, zastępująca dotychczasowy system prawnej kontroli metrologicznej przyrządów pomiarowych, w zakresie zatwierdzenia typu i legalizacji pierwotnej. Na przyrządzie znajduje się znak zgodności CE i numer jednostki notyfikowanej.
Elementem oznaczenia świadczącym, że przyrząd pomiarowy przeszedł pomyślnie ocenę zgodności z dyrektywą MID, jest dodatkowe oznakowanie metrologiczne litera M i dwie ostatnie cyfry roku w prostokątnej ramce. Napięcie znamionowe (Un): 3x230/400V AC Zakres pomiarowy napięcia:
80%~120% Un Właściwości izolacyjne:
4kV przez 1 minutę - impulsowe napięcie udarowe: 6kV-1. 2/50 S Prąd bazowy (Ib):
10A Prąd maksymalny (Imax): 100A Prąd minimalny (Imin): 0. 5A Zakres prądu pracy: 0. 4% Ib-Imax Przeciążenie prądowe: 30Imax przez 0.
01s Częstotliwość znamionowa: 50Hz Pobór własny: 2W/10VA Wyjście impulsowe: 1000imp/kWh Maksymalny odczyt: 999999,9kWh Wilgotność podczas pracy:
90% Wilgotność podczas magazynowania: 95% Temperatura podczas pracy: -25C - +55C Temperatura podczas magazynowania: -40C - +70C Stopień ochrony: IP51 Klasa izolacji licznika w obudowie:
II Środowisko elektromagnetyczne: E2 Stopień zanieczyszczenia: 2
