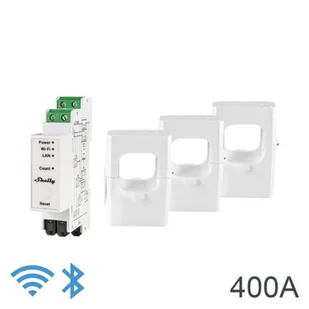

Miernik zużycia prądu SHELLY PRO 3EM 400A

Shelly Pro 3EM-400 to trójfazowy licznik energii zaprojektowany specjalnie do montażu na szynie DIN. Oferuje pełną elastyczność oprogramowania układowego gen2 i łączność LAN, dając profesjonalnym integratorom dodatkowe opcje rozwiązań dla klientów końcowych. Shelly Pro 3EM-400 wyświetla w czasie rzeczywistym skumulowaną energię, a także chwilowe napięcie, prąd i współczynnik mocy dla każdej fazy. Ten licznik energii jest w stanie zmierzyć do 400 A dla każdej fazy i przewodu neutralnego i umożliwia pomiar 4-kwadrantowy z różnymi typami połączeń. Energia czynna jest mierzona z klasą dokładności B, co odpowiada normie IEC 62053-21 w oparciu o testy producenta.

Shelly Pro 3EM-400 nadaje się również do zastosowań fotowoltaicznych i oferuje opcję wykrywania błędów kolejności faz. Ponadto posiada optyczny wyświetlacz impulsowy zużycia energii i gwarantuje dokładność pomiaru na poziomie 1%. Kolejną przydatną funkcją jest pamięć, która może pobierać dane z okresu do 60 dni w odstępach 1-minutowych. W zestawie znajdują się również przekładniki prądowe 3 x 400 A, które ułatwiają pomiar zużycia energii. pomiar w 4 kwadrantach Do pomiaru obciążenia pojemnościowego i indukcyjnego importowanej i eksportowanej energii czynnej.

Klasa dokładności B (energia czynna) Shelly Pro 3EM-400 ma dokładność pomiaru 1%. Obsługa MODBUS Umożliwia szybkie i łatwe użycie w istniejących zakładach przemysłowych. Łączność WLAN, LAN i Bluetooth Jednoczesne korzystanie z sieci Ethernet i WLAN. Obsługa MQTT, przychodzących i wychodzących WebSocket, UDP, mTLS. Monitorowanie sieci energetycznej Jednoczesne monitorowanie jednofazowego systemu elektrycznego z maksymalnie 3 gniazdami.

Szybkie powiadomienia i przechowywanie danych przez co najmniej 60 dni w jednominutowych segmentach. Funkcje skryptowe Shelly Pro 3EM-400 w pełni obsługuje skrypty mjS, umożliwiając tworzenie dodatkowych funkcji i funkcjonalności. Specyfikacja technicznaCECHYRozmiar (wys. x szer. x gł.): 94x19x69 ±0,5 mmWaga: 62 ±1 gMontaż:

Szyna DINZaciski śrubowe maks. moment obrotowy: 0. 4 NmPrzekrój przewodu: 0. 5 do 2,5 mm² / 20 do 14 AWG (przewód pełny, linka i tulejka)Długość przewodu: 6 do 7 mmMateriał urządzenia:

Tworzywo sztuczneKolor: BiałyFUNKCJETemperatura otoczenia: -20 °C do 40 °CWilgotność: 30% do 70% wilgotności względnejMaks. Wysokość: 2000 mPOŁĄCZENIENapięcie zasilania AC:

110 - 240 V, 50/60 HzZasilanie prądem stałym: NIE DOTYCZYZużycie energii przez urządzenie: < 3 WCZUJNIKI, LICZNIKICzujnik temperatury: Tak Woltomierz (RMS dla każdego - urządzenia należy używać wyłącznie zgodnie z instrukcją obsługi. - Instalacja może być przeprowadzona wyłącznie przez wykwalifikowanych specjalistów. - Nie nadaje się do użytku w środowisku wilgotnym lub zagrożonym wybuchem. - Przed rozpoczęciem pracy z urządzeniem należy zawsze wyłączyć zasilanie. - Nie wolno otwierać, modyfikować ani naprawiać urządzenia. - Jeśli urządzenie jest uszkodzone, należy natychmiast odłączyć je od zasilania. - Używać wyłącznie z kompatybilnymi urządzeniami lub systemami. - Urządzenie należy trzymać z dala od bezpośredniego światła słonecznego i wysokich temperatur. - Odpady elektroniczne należy utylizować zgodnie z lokalnymi przepisami. - Baterię (jeśli jest) należy utylizować w sposób bezpieczny i zgodny z wymogami prawnymi. Dwukanałowy miernik mocy Shelly PRO 3EM 400A WiFi Shelly Pro 3EM 400A to profesjonalny trójfazowy miernik zużycia energii, który można zainstalować na szynie DIN. Urządzenie raportuje skumulowaną energię z dokładnością do 1% oraz napięcie, prąd i moc w czasie rzeczywistym dla każdej fazy. Przechowuje dane z ostatnich 60 dni z rozdzielczością minutową dla każdej fazy, umożliwiając dokładną analizę. Ponadto oferuje zaawansowane funkcje skryptowe i rozszerzone możliwości monitorowania Producent Shelly Model SPEM-003CEBEU400 Napięcie zasilania AC 110 - 240 V, 50/60 Hz Pobór mocy< 3 W Wewnętrzny czujnik temperatury Tak Woltomierze (wartość skuteczna dla każdej fazy) 100 - 260 V Dokładność woltomierza ±1% Amperomierze (wartość skuteczna przez przekładnik prądowy dla każdej fazy i przewodu neutralnego) 0 - 400 A Kompatybilne przekładniki prądowe (CT) CT-400A Dokładność amperomierza ±1% (5 - 400 A), ±2% (0 - 5 A) Mierniki mocy i energii Moc czynna i pozorna, energia czynna i pozorna, współczynnik mocy, podstawowa energia czynna i podstawowa energia bierna Kalibracja między kanałami przy minimalnym obciążeniu 5000 W na kanał Próg bez obciążenia 30 VA na kanał Przechowywanie danych pomiarowych Co najmniej 60 dni z rozdzielczością 1 minuty Eksport danych Format CSV dla przechowywanych wartości PQ, eksport JSON przez RPC Protokół Wi-Fi 802.11 b/g/n Zasięg Wi-Fi Do 30 m w pomieszczeniach i 50 m na zewnątrz Protokół Bluetooth 4.2 Zasięg Bluetooth Do 10 m w pomieszczeniach i 30 m na zewnątrz PROCESOR ESP32-D0WDQ6 Pamięć flash 16 MB Temperatura otoczenia -20 °C do +40 °C Wilgotność wilgotność względna od 30% do 70% Maksymalna wysokość 2000 m Wymiary 94 x 19 x 69 ±0,5 mm Waga 62 ±1 g Montaż Szyna DIN Materiał obudowy Tworzywo sztuczne Shelly Pro 3EM z zaciskami 3x 400A Shelly Pro 3EM z zaciskami 3x 400A to trójfazowy licznik energii do montażu na szynie DIN. Zapewnia niezawodne monitorowanie i kontrolę energii w instalacjach elektrycznych. Dzięki solidnej konstrukcji i dostarczonym zaciskom 400A jest idealny do stosowania w środowiskach przemysłowych i komercyjnych. Shelly Pro 3EM pozwala skutecznie monitorować i kontrolować zużycie energii w celu zmniejszenia kosztów i poprawy efektywności energetycznej. Informacje techniczne Niezawodne monitorowanie i kontrola zużycia energiiZawiera 3x cęgi 400A (może mierzyć do 400 A dla każdej fazy i przewodu neutralnego)4-kwadrantowy pomiar z wieloma typami połączeńDokładność klasy B dla energii czynnej (zgodność z normą IEC 62053-21 na podstawie testów producenta)Odpowiedni dla fotowoltaikiOptyczny wyświetlacz impulsowy zużycia energiiWymiary: 94x19x69 ±0,5 mm Obszary zastosowań Shelly Pro 3EM z zaciskami 3x 400A oferuje szeroki zakres możliwych zastosowań:Monitorowanie zużycia energii w systemach przemysłowychEfektywna kontrola systemów elektrycznych w środowiskach komercyjnychOptymalizacja wydajności energetycznej i redukcja kosztówWykrywanie nadmiernego zużycia energii lub potencjalnych problemówMożliwość integracji z istniejącymi systemami monitorowania i sterowania Zawarte w zakresie dostawy: 1 x Shelly Pro 3EM wraz z 3x zaciskami 400A Shelly Pro 3EM-400 to trójfazowy licznik energii do montażu na szynie DIN. Został wzbogacony o całą elastyczność oprogramowania układowego gen2 i łączność LAN, oferując profesjonalnym integratorom dodatkowe opcje rozwiązań dla klientów końcowych. Shelly Pro 3EM-400 wyświetla skumulowaną energię, a także chwilowe napięcie, prąd i współczynnik mocy na fazę w czasie rzeczywistym. Może mierzyć do 400 A dla każdej fazy i przewodu neutralnego 4-kwadrantowy pomiar z wieloma typami połączeń Dokładność klasy B dla energii czynnej (zgodność z normą IEC 62053-21 na podstawie testów producenta) Odpowiedni do fotowoltaicznego wykrywania błędów kolejności faz (opcja) Optyczne wskazanie impulsowe zużycia energii Dokładność pomiaru do 1% Pamięć, którą można przywoływać w odstępach 1-minutowych przez okres do 60 dni Opakowanie zawiera 3 przekładniki prądowe 400 A Szczegóły pozycji Informacje ogólneTypAutomatyka domowaKolorKolor białyDane techniczneUniwersalne interfejsyBluetoothMedium transmisyjneWLAN Dane techniczne | Materiał: tworzywo sztuczne | Precyzja: 1% | Cecha: Ethernet/LAN | Cecha: WLAN | Najwyższy standard WLAN: Wi-Fi 4 (802.11n) | Zasięg WLAN: 50 m | Cecha: Bluetooth | Wersja Bluetooth: 4.2 | Cecha: Montaż naścienny | Cecha: Montaż na szynie DIN | Przekrój przewodu: 0,5 - 2.5 mm² | Maksymalny moment dokręcania: 0,4 Nm | Długość odizolowanego przewodu: 6 - 7 mm | Funkcja: Czujnik temperatury | Dokładność amperomierza: 1 - 2 | Pamięć Flash: 16 MB | Model mikrokontrolera: ESP32-D0WDQ6 | Funkcja: Webhooks (akcje URL) | Zasilanie | Źródło zasilania: AC | Prąd (maks.): 400 A | Zakres częstotliwości: 50 - 60 Hz | Maks. Moc: 3 W | Woltomierz (RMS dla każdej fazy): 100 - 260 V | Waga i wymiary | Szerokość: 19 mm | Głębokość: 69 mm | Wysokość: 94 mm | Waga: 62 g | Warunki pracy | Temperatura pracy: -20 - 40 °C | Wilgotność względna podczas pracy: 30 - 70% | Maksymalna wysokość pracy: 2000 m | Maksymalna wysokość pracy: 2000 m Shelly Pro 3EM to zasilany przez WLAN, montowany na DIN 3-fazowy miernik mocy z łącznością WLAN, Bluetooth i LAN. Dzięki dokładności pomiaru energii czynnej wynoszącej 1%, Shelly Pro 3EM może być do indywidualnego monitorowania zużycia energii przez wszystkie urządzenia gospodarstwa domowego, obwody i sprzęt biurowy. Dane historyczne są przechowywane do 60 dni, a każda faza ma rozdzielczość jednej minuty. Możliwe zastosowania: Obiekty przemysłowe, dwukierunkowe monitorowanie zużycia energii, sterowanie lokalne, monitorowanie i sterowanie panelami słonecznymi. Funkcje: Obsługa MODBUS Łączność WLAN, LAN i Bluetooth Monitorowanie sieci energetycznej Funkcje skryptowe Dokładność klasy B dla energii czynnej (zgodność z normą IEC 62053-21 na podstawie testów producenta) Wykrywanie błędów kolejności faz (opcjonalnie) Wizualne wyświetlanie impulsowe zużycia energii Dokładność pomiaru do 1% Pamięć, którą można przywoływać w odstępach 1-minutowych przez okres do 60 dni Dane techniczne - Napięcie robocze: 110...240 V~, 50/60 Hz - Woltomierz (RMS dla każdej fazy): 100...260 V~, 0...400 A - Podłączenie: zaciski śrubowe - Typ montażu: szyna DIN - Temperatura pracy: -20... pdf Shelly PRO 3EM 400A- Licznik energii elektrycznej WLAN - 3x 120A - W tym 3 zaciski - Funkcja pomiaru (Shelly_Pro_3EM_400A) Shelly Pro 3EM-400A. Energia qu
