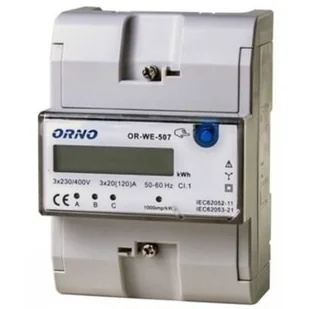

Charakterystyka
Urządzenie służy do wskazań energii elektrycznej prądu przemiennego trójfazowego w układzie bezpośrednim. Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia w każdej fazie wskazuje impulsy w ilości proporcjonalnej, przybliżonej do pobieranej energii elektrycznej w tej fazie. Pobór energii w fazie sygnalizowany jest miganiem odpowiedniej LED. Suma impulsów z trzech faz sygnalizowana miganiem LED (1000 imp/kWh) przeliczana jest na energię pobraną w całym układzie trójfazowym a jej wartość wskazywana na wyświetlaczu LCD. Wyświetlacz przy niskim stanie zużycia jest wygaszony. Niebieski przycisk uruchamia wyświetlacz.
PARAMETRY TECHNICZNE
- zasilanie: 3x230V/400V AC, 50/60Hz
- wyświetlacz: LCD (liczba cyfr 6+1=000000,0 kWh)
- częstotliwość impulsów: 1000 imp/kWh
- prąd: 3 x 20(120)A
- prąd rozruchowy: 0,4%IB
- dokładność pomiaru: klasa 1
- sygnalizacja poboru prądu: 3xLED czerwona
- sygnalizacja sczytywania: LED czerwona
- montaż na szynie: 35 mm
- wymiary: 128 x 90 x 67 mm (5 modułów)
- ilość w opakowaniu zbiorczym: 30 szt.
