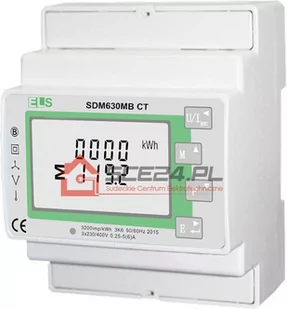

WSKAŹNIK ENERGII SDM 630MB CT Wskaźnik SDM630MB CT z podświetlanym wyświetlaczem LCD służy do monitorowania prądu przemiennego sieci jedno lub trójfazowej (w układzie półpośrednim. Jest to wielofunkcyjny wskaźnik - mierzy kWh, kVarh, U, I, P, Q, S, PF, Hz, dmd, THD. Przeznaczony jest do współpracy z przekładnikami prądowymi o prądzie pierwotnym do 9999A i prądzie wtórnym 1/5 A . Użytkownik ma możliwość ustawienia wartości przekładni, co pozwala na wskazania wartości rzeczywistej pobranej przez układ energii elektrycznej, a każda taka konfiguracja chroniona jest hasłem. Wyposażony jest w 2 wyjścia impulsowe oraz RS485 Modbus RTU. Napięcie znamionowe (Un): 3x230/400V AC Zakres pomiarowy napięcia: 80%~120% Un Właściwości izolacyjne: - napięcie udarowe AC: 4kV przez 1 minutę - impulsowe napięcie udarowe: 6kV-1.2/50 S Prąd bazowy (Ib): 1/5A Prąd pierwotny PT: 9999A Prąd wtórny CT: 1/5A Zakres prądu pracy: 0.4% Ib-Imax Przeciążenie prądowe: 20Imax przez 0.01s Częstotliwość znamionowa: 50/60Hz Pobór własny: 2W/10VA Wyjście impulsowe 1: konfigurowalne Wyjście impulsowe 2: 320imp/kWh Maksymalny odczyt: 9999999,9kWh Wilgotność podczas pracy: 90% Wilgotność podczas magazynowania: 95% Temperatura podczas pracy: -25C - +55C Temperatura podczas magazynowania: -40C - +70C Stopień ochrony: IP51 Klasa izolacji wskaźnika w obudowie: II Środowisko elektromagnetyczne: E2 Stopień zanieczyszczenia: 2
