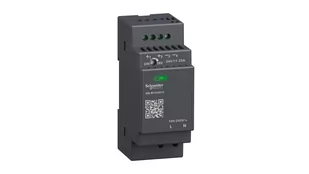

Phaseo, regulowany zasilacz impulsowy, 100...240 V AC, 24V 1.2 A, 1 fazowy, Modular

Seria zasilaczy impulsowych Modicon ABLM Modular jest idealna do większości zastosowań przemysłowych, komercyjnych i domowych. Rodzina produktów ABLM charakteryzuje się kompaktową konstrukcją i obejmuje zasilacze o napięciu wyjściowym 5 V DC, 12 V DC lub 24 V DC. Ten jednofazowy zasilacz o mocy znamionowej 30 W ma napięcie wejściowe 100-240 V AC i napięcie wyjściowe 24 V DC/1,2 A. Wejście znajduje się na dole urządzenia, a wyjścia na górze. Plastikową obudowę można zamontować poprzez zatrzaśnięcie na szynie montażowej lub przykręcenie do płyty montażowej.

Kod QR na urządzeniu zapewnia dostęp do dalszej dokumentacji. Nadaje się do użytku międzynarodowego ze względu na dużą liczbę istniejących norm i certyfikatów. Dane techniczneGama produktów: Zasilacz ModiconTyp produktu lub komponentu: ZasilaczTyp zasilacza:

Przełączanie regulowaneOpcja wariantu: ModułowyMateriał obudowy. Tworzywo sztuczneNominalne napięcie wejściowe: 100 - 240 V AC 1-faz100 - 240 V AC 2 fazyMoc znamionowa w W: 30 WNapięcie wyjściowe:

24 V DCPrąd wyjściowy zasilacza: 1,25 AOgraniczenia napięcia wejściowego: 90. . . 264 V ACNominalna częstotliwość sieci: 50?60 HzKompatybilność z systemami sieciowymi: TNTTITPrąd upływu:

0,25 mA 240 V ACTyp zabezpieczenia wejścia: Zintegrowany bezpiecznik (niewymienny) 3,15 AZabezpieczenie zewnętrzne (zalecane) 20 A Krzywa BZabezpieczenie zewnętrzne (zalecane) 20 A Krzywa CZabezpieczenie zewnętrzne (zalecane) 4 A Krzywa BZabezpieczenie zewnętrzne (zalecane) 4 A Krzywa CPrąd rozruchowy: 25 A przy 115 V50 A przy 230 Vskok 18 mm: 0,48 przy 115 V AC0,38 przy 230 V ACSprawność: 87 % przy 115 V AC87% przy 230 V ACUstawienie napięcia wyjściowego:

24. . . 28 VStrata mocy w W: 5 WPobór mocy: < 0,8 A 115 V AC< 0,6 A 230 V ACCzas włączenia: < 2 sCzas podtrzymania: > 20 ms 115 V AC> 60 ms 230 V ACRozruch z obciążeniem pojemnościowym:

3000 µFTętnienie resztkowe: < 100 mVŚredni czas awarii: 2500000 h przy 25 °C, pełne obciążenie1000000 h przy 55 °C, 80% obciążeniaTyp zabezpieczenia wyjścia: Przed przeciążeniem i zwarciem, technologia ochrony: automatyczny resetPrzed nadmierną temperaturą, technologia ochrony:

reset ręcznyPrzed przepięciem, technologia ochrony: reset ręcznyPołączenia? Zaciski: Złącze śrubowe: 0,5-1,5 mm², (AWG 20 - AWG 16) bez tulejki końcowej przewodu dla wejścia/wyjściaPołączenie śrubowe: 0,5-1 mm², (AWG 20 - AWG 18) z tulejką końcową przewodu dla wejścia/wyjściaRegulacja linii i obciążenia:

< 0,5 % sieci w linii< 1 % sieci od 0 do 100 % obciążeniaWskaźnik stanu LED: 1 dioda LED (zielona) Napięcie wyjścioweGłębokość: 55,6 mmWysokość: 91 mmSzerokość: 36 mWaga: 0,170 kgZłącze wyjściowe:

szeregowerównoległeUchwyt montażowy: Głowica cylindryczna typu TH35-15 Szyna zgodna z IEC 60715Szyna TH35-7. 5 Szyna zgodna z normą IEC 60715Szyna DIN o podwójnym profiluMontaż panelowyZasilanie: SELV zgodny z normą EN/IEC 60950-1SELV zgodny z normą EN/IEC 60204-1SELV zgodny z normą IEC 60364-4-41Wytrzymałość dielektryczna: 3000 V AC wejście/wyjścieWysokość pracy:

< 2000 m kategoria przepięcia III2. 000 m - 5000 m kategoria przepięcia IIOdporność na wstrząsy: 100 m/s² przez 11 msStopień ochrony (IP): IP20Rodzaj ochrony przed porażeniem prądem: Klasa II bez połączenia PEStopień zanieczyszczenia:

2Odporność na wibracje: 3 mm (f= 2?9 Hz) zgodna z IEC 60721-3-310 m/s² (f= 9?200 Hz) zgodnie z normą IEC 60721-3-3Emisja elektromagnetyczna: Emisje przewodzone są zgodne z normą EN 61000-6-3Emisje promieniowane są zgodne z normą EN 61000-6-4 Schneider Electric Zasilacz ABLM1A24012Producent: Schneider ElectricOznaczenie: Zasilacz 24VDC, 1.

2A, 30WTyp: ABLM1A24012Typ napięcia zasilania: AC 1. Napięcie wyjściowe: 100. . 240 VMaks. Prądwyjściowy1: 1,2 ANapięcie wyjściowe regulowane:

nieZnamionowa wartość napięcia wyjściowego 1: 24 VZnamionowa wartość prądu wyjściowego 1: 1,2 AOdporność na zwarcie: nieZnamionowenapięcie zasilania przy AC 50 Hz: 100. . 240 VZnamionowe napięcie zasilania przy AC 60 Hz:

100. . . . 240 VNapięcie wyjściowe regulowane: nieMoc wyjściowa: 5 WStabilizowany: takKonstrukcja połączenia elektrycznego: połączenie śruboweMożliwy montażnaszynie DIN:

takMożliwy montaż na ścianie: nieOdpowiedni domontażu na szynie DIN: takSzerokośćmontażowa: 36 mm Wysokość montażowa: 91 mmMożliwy montaż bezpośredni:

nieSzerokość: 36 mmWysokość: 91 mmGłębokość: 55,6mm Odpowiedni dla funkcji bezpieczeństwa: takSIL zgodnie z IEC 61508:

bezPerformance Level zgodnie z EN ISO 13849-1: bezStopień ochrony (IP): IP20 Zasilacz Schneider Electric ABLM1A24012: dalsze szczegóły Seria zasilaczy impulsowych Modicon ABLM Modular jest idealna do większości zastosowań w przemyśle, a także w budynkach komercyjnych i mieszkalnych. Rodzina produktów ABLM charakteryzuje się kompaktową konstrukcją i obejmuje zasilacze o napięciu wyjściowym 5 V DC, 12 V DC lub 24 V DC.

Ten jednofazowy zasilacz o mocy znamionowej 30 W ma napięcie wejściowe 100-240 V AC i napięcie wyjściowe 24 V DC/1,2 A. Wejście znajduje się na dole urządzenia, a wyjścia na górze. Plastikową obudowę można zamontować poprzez zatrzaśnięcie na szynie montażowej lub przykręcenie do płyty montażowej. Kod QR na urządzeniu zapewnia dostęp do dalszej dokumentacji. Nadaje się do użytku międzynarodowego ze względu na dużą liczbę istniejących norm i certyfikatów.

Dzięki oznakowaniu ekologicznemu Green Premium można uzyskać szczegółowe informacje na temat zawartości materiałów, wpływu na środowisko i gospodarki o obiegu zamkniętym, aby wspierać cele zrównoważonego rozwoju. W zestawie: Schneider Electric zasilacz 24VDC, 1. 2A, 30W ABLM1A24012, Jednostka opakowania: 1 szt, EAN:

3606481500151 Zasilacz Modicon z serii MODULAR do zastosowań przemysłowych, komercyjnych i domowych. Wyjście 24V/1. 2A. Moc znamionowa 30 W. Obudowa z tworzywa sztucznego do zatrzaśnięcia na szynie montażowej lub przykręcenia do płyty montażowej. Zasada działania:

taktowanie elektroniczne. Możliwa temperatura pracy do +70°C. Kolor obudowy ciemnoszary. Wejście na dole, wyjścia na górze urządzenia. Napięcie wejściowe 100-240 VAC (50/60 Hz).

Dostęp do dokumentacji za pomocą kodu QR na urządzeniu. Zgodność z IEC/EN 62368-1, CB Scheme, cULus, cURus, RCM, EAC. Seria Modicon ABLM Modular obejmuje zasilacze o napięciu wyjściowym 5 VDC, 12 VDC lub 24 VDC. Główne cechy Waga i wymiary Szerokość 36 mm Głębokość 55,6 mm Wysokość 91 mm Waga 170 g Dane opakowania Szerokość opakowania 110 mm Głębokość opakowania 60 mm Wysokość opakowania 50 mm Waga opakowania 172 g
