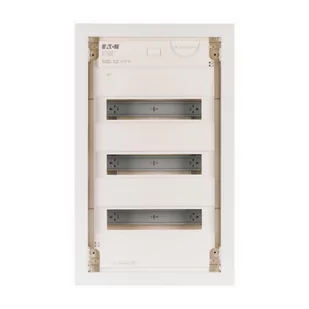

Eaton Rozdzielnica podtynkowa KLV-36UPS-F

Funkcja podstawowa Urządzenie podstawoweFunkcja produktu Rozdzielacz instalacyjnySeria KLV EnergyKonstrukcja podtynkowaMiejsce montażu wewnątrz pomieszczeńTyp instalacji PodtynkowaDrzwi/klapa BiałyStopień ochrony IP30Kolor BiałySubrack Rama szyny montażowejOsłona zabezpieczająca przed dotykiem Tworzywo sztuczneRzędy [liczba] 3Jednostki rozdzielające na rząd 12Opis IP30 Zaciski PE i N Typ Zaciski śrubowe Zaciski PE i N [liczba x przekrój] PE: 25 x (0,75 - 16) N: 25 x (0,75 - 16) N - Fi: 4x (0,75 - 16) mm2Normy i przepisy IEC/EN 62208, IEC/EN 60670-24 (PD)Zgodność z dyrektywą RoHS (zgodnie z dyrektywą 2002/95/WE Parlamentu Europejskiego i Rady)Temperatura otoczenia -5 - +40 °CStopień ochrony IP30Klasa ochrony Klasa ochrony II (całkowicie izolowany)Znamionowe napięcie robocze [Ue] 400 V ACCzęstotliwość znamionowa [f] 50 HzMateriał Polistyren (tworzywo sztuczne) Blacha stalowa, malowana proszkowoKolor biały (RAL 9016) Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem.

W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka. Urządzenia z podłączonym obciążeniem > 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka. W przypadku urządzeń o mocy znamionowej > 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić). Typ montażu podtynkowy, Liczba rzędów 3, Szerokość w jednostkach podziału 12, Typ obudowy Drzwi, Konstrukcja pokrywy z wycięciem, Typ drzwi proste, Przezroczysta pokrywa/drzwi nie, Drzwi sygnalizacyjne nie, Z zamkiem nie, Typ zamknięcia inny, Materiał obudowy Tworzywo sztuczne, Głębokość zabudowy 88 mm, Wysokość zabudowy 0 mm, Szerokość zabudowy 0 mm, Głębokość wewnętrzna 75 mm, Listwa zaciskowa uziemienia nie, Listwa zaciskowa przewodu neutralnego nie, Szyna DIN tak, Z płytą montażową nie, Opcja montażu tak, Konstrukcja EMC tak, Odporność na promieniowanie UV nie, Kolor biały, Numer RAL 9016, Stopień ochrony (IP) IP30, Wysokość 590 mm, Szerokość 360 mm, Głębokość 100 mm Mała rozdzielnica podtynkowa KLV drugiej generacji, klasa ochronności II, obudowa z tworzywa sztucznego z drzwiami z blachy stalowej, pokrywa przednia z możliwością plombowania i znakowania laserowego zgodnie z normą IEC/EN 60670-24, plus 2 jednostki działowe rezerwowe na rząd, otwory do znakowania w puszce ściennej, płaska konstrukcja ramy drzwi, stabilny zatrzask drzwi opcjonalnie wymienny na zamek bezpieczeństwa, uchwyt kablowy do uporządkowanego okablowania, opcjonalnie w formie dostawy projektu, opcjonalne drzwi z ramą w wybranym kolorze RAL, szeroki zakres akcesoriów, zakres dostawy: Obudowa, nośnik urządzenia, pokrywa przednia, zaciski przewodu neutralnego i ochronnego z technologią śrubową SK, poziomica do wyrównywania, kompensacja tynku 3D z kompensacją głębokości do 18 mm, uchwyt kablowy, zakładki na gwoździe, instrukcja montażu, arkusz do etykietowania, praktyczne opakowanie specjalne.

Normy: Zgodnie z normami IEC/EN 60670-24, DIN 43871, IEC/EN 62208 i w związku z tym zatwierdzony do stosowania w rozdzielnicach zgodnie z normą IEC/EN 61439-3.
