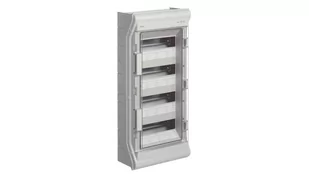

vector II VE412L
Rozdzielnice natynkowe IP65
Rozdzielnice natynkowe
dla aparatury do 63 A
wykonanie z szyną nośną TS35, 1-4 rzędowe, dla 3 do 54 modułów dla aparatów o głębokości zabudowy:
- maksymalnie 70 mm (rozdzielnie od 3 do 10 modułów)
- maksymalnie 92,5 mm (rozdzielnice od 12 do 54 modułów)
uniwersalna płyta przepustowa oraz osłona wyprowadzenia przewodów z możliwością zastosowania kablowych kanałów przepustowych tehalit LF60090 i LF60110
próba palności 850°C metodą rozżarzonego drutu wg EN 60695-2
możliwość ogrzewania za pomocą grzałki FL252Z
II klasa izolacji, IP65, IK07
UL94V-2
boczne przetłoczenia do wyłamania dla przepustów kablowych lub płyt przepustowych do montażu rozdzielnic obok siebie
kolor RAL 7035 (jasnoszary)
normy: DIN VDE 0603 część 1, EN 60439-3
możliwość plombowania
- Rozmiar 4-rzędowa
- Wymiary szer. x wys. x głęb. [mm] 310 x 677 x 151
- Zacisk PE/N 2 x 25
- Moduły 48
- Nr kat. VE412L
1-rzędowa 111 x 175 x 93 2 x 4 2/3 1 VE103L
1-rzędowa 165 x 190 x 113 2 x 6 4/6 1 VE106L
1-rzędowa 237 x 210 x 114 2 x 9 8/10 1 VE110L
1-rzędowa 310 x 302 x 151 2 x 13 12 1 VE112L
1-rzędowa 418 x 302 x 151 2 x 17 18 1 VE118L
2-rzędowa 310 x 427 x 151 2 x 17 24 1 VE212L
2-rzędowa 418 x 452 x 151 2 x 22 36 1 VE218L
3-rzędowa 310 x 552 x 151 2 x 22 36 1 VE312L
3-rzędowa 418 x 602 x 151 2 x 25 54 1 VE318L
4-rzędowa 310 x 677 x 151 2 x 25 48 1 VE412L
