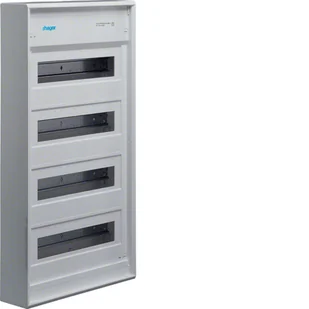

Hager volta Rozdzielnica natynkowa 4R/48M II kl IP30 QC VDE

Hager Volta, Rozdzielnica natynkowa 4-rzędowa, 48-modułowa IP30, VA48BN

Konfiguracja

• Liczba modułów: 48

Charakterystyka elektryczna

• Napięcie znamionowe: 400V

Prąd

• Prąd znamionowy In: 63A

Wymiary

• Wysokość zainstalowanego produktu: 640mm
• Szerokość zainstalowanego produktu: 305mm
• Głębokość zainstalowanego produktu: 96,5mm

Pokrywa/Drzwi/Element wierzchni

• Stopień ochrony IP: IP30
• Zamykany: Nie
• Przezroczysta pokrywa/drzwi: Nie
• Typ zamknięcia drzwi: bez zamka

Materiał

• Kolor: biały
• Kolor: RAL 9010
• Materiał: tworzywo
• Powierzchnia: naturalna

Wyposażenie

• Liczba rzędów: 4
• Możliwość przedłużenia: Tak

Normy

• Test rozżarzonym drutem GWT: 750 °C
• Klasa ochrony zgodnie z IEC-61140: II
• Dyrektywa europejska: WEEE dotyczy

Bezpieczeństwo

• Stopień ochrony IP: IP30
• Klasa ochrony: Klasa ochrony II
• Odporność na uderzenia: IK07
• Odporność na promienie ultrafioletowe: tak

Rozdzielnice Volta

To nowoczesna koncepcja rozdziału energii elektrycznej, łącząca wiele praktycznych pomysłów, wykonana zgodnie z tradycją firmy Hager, gwarantującą od ponad 50 lat najwyższą jakość i innowacyjność w elektrotechnice. W nowej rozdzielnicy volta wprowadzono wiele nowych pomysłów, które pozytywnie przekładają się na codzienną pracę: oszczędność czasu potrzebnego do realizacji instalacji dzięki efektywnym krokom montażowym, większa przestrzeń okablowania, większa elastyczność w ofercie wyposażenia zacisków oraz więcej bezpieczeństwa podczas montażu dzięki nowym opatentowanym kotwom do ścian kartonowo-gipsowych.

Normy i bezpieczeństwo

Odpo­wiednio do obowią­zu­ją­cych stan­dardów, rozdziel­nice volta zostały prze­ba­dane według PN-EN 61439-3. Zgodnie z tą częścią normy, rozdziel­nice tabli­cowe DBO powinny mieć wytrzy­ma­łość IK05 dla zasto­sowań wnętrzo­wych i IK07 dla napo­wietrz­nych. Rozdziel­nice volta speł­niają wymóg wytrzy­ma­łości na poziomie IK07.

Osoby dobie­ra­jące wypo­sa­żenie wewnętrzne rozdziel­nicy, powinny zwrócić uwagę na fakt, że rozdziel­nica volta została prze­ba­dana dla III kate­gorii prze­pię­ciowej, co wiąże się z wytrzy­ma­ło­ścią na impuls napię­ciowy 4kV. Para­metr ten ma znaczenie przy właściwym doborze ochron­ników prze­ciw­prze­pię­cio­wych.

W rozdziel­ni­cach monto­wa­nych w ścian­kach szkie­le­to­wych konieczne jest stoso­wanie obudów ze specjal­nego mate­riału. Taka rozdziel­nica podda­wana jest badaniu metodą rozża­rzo­nego drutu do temp. 850°C zgodnie z normą: EN 60695-2-1. Ten warunek spełnia tworzywo zasto­so­wane w rozdziel­ni­cach volta w wersji VHxxx. Nato­miast modele do zabu­dowy w ścia­nach trud­no­pal­nych są badane metodą rozża­rzo­nego drutu do temp. 650°C. Rozdziel­nice muszą być każdo­ra­zowo spraw­dzane pod kątem wytrzy­ma­łości mecha­nicznej zgodnie z normą EN 50102/A1. Warto dodać, że w trosce o środo­wisko natu­ralne firma Hager stosuje typy poli­sty­rolu o niewiel­kiej zawar­tości halo­genu. Wszystkie produkty speł­niają wymogi ROHSi WEEE.
