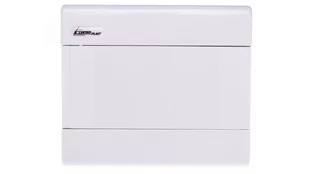

Opatówek ELEKTRO_PLAST Rozdzielnica modułowa SRn-8/B NT IP40 EP 1.12

Rozdzielnice natynkowe Rozdzielnice wykonane są z wysokiej jakości tworzywa sztucznego. Przystosowane są do użytkowania wewnątrz pomieszczeń. Rozdzielnice posiadają obudowę zamkniętą skrzynkową oraz przystosowane są do plombowania. W bocznych częściach obudowy posiadają przetłoczenia dla łatwego wprowadzenia przewodów bądź rurek instalacyjnych. Rozdzielnie zaopatrzone są w etykiety opisowe. Posiadają również listwy zaciskowe N+PE. Elementem montażowym w rozdzielnicy jest wspornik TH 35/7,5 (Euroszyna), pozwalający na zamontowanie zabezpieczeń nadmiarowo - prądowych, wyłączników różnicowo - prądowych oraz innych aparatów elektrycznych. Zgodnie z obowiązującymi normami rozdzielnice należy umieszczać na trudnopalnych ścianach przez osoby odpowiednio wykwalifikowane. * wersje specjalne, łączone B -drzwi w kolorze obudowy, białe



Nr kat.	Nazwa/ symbol	Typ rzędy/moduły w rzędzie	Zaciski	Wymiary	Waga [kg]	Kod EAN
N+PE	A [mm]	B [mm]	C [mm]
1.1	SRn 6	1 x 6	tak	192	198	95	0,5	5903978376151
1.2	SRn 8	1 x 8	tak	228	198	95	0,6	5903978376144
1.3	SRn 12	1 x 12	tak	298	198	95	0,8	5903978376137
1.4	SRn 16*	2 x 8*	tak	228	396	95	1,2	5903978376250
1.5	SRn 18	1 x 18	tak	402	198	95	1,1	5903978376168
1.6	SRn 24	2 x 12	tak	298	397	95	1,6	5903978376175
1.36	SRn 36	3 x 12	tak	316	610	110	2,2	5905548288307
1.7	SRn 36*	3 x 12*	tak	298	594	95	2,4	5903978376267
1.8	SRn 36*	2 x 18*	tak	402	396	95	2,2	5903978376236
1.9	SRn 54*	3 x 18*	tak	402	594	95	3,3	5903978376229



Dane techniczne
Kolor	biały
Materiał	ABS/PC
Temperatura pracy	x
Stopień ochrony	IP40
Klasa ochronności	Kl. II
Odporność na uderzenie	IK07
Napięcie	230/400V AC
Maksymalny przekrój przewodu	10mm
Norma	PN-EN 62208:2006, EN 62208:2003
Wersje	*wersje specjalne, łączone B -drzwi w kolorze obudowy, białe
