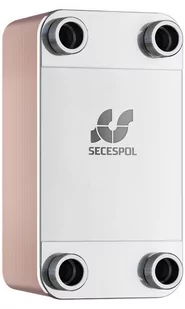

Secespol Wymiennik płytowy lutowany jednoprzepływowy LC110-40-2" HAQ633

W wymiennikach płytowych powierzchnię wymiany ciepła tworzą karbowane płyty ze stali nierdzewnej połączone w pakiet metodą twardego lutowania próżniowego (wymienniki płytowe lutowane) lub skręcone z użyciem uszczelek i ram zewnętrznych (wymienniki płytowe skręcane).
Przepływ płynów ukierunkowany w co drugi kanał tworzony przez płyty grzewcze.

Cechy:

- optymalne ukształtowanie kanałów przepływowych zapewnia kompromis między uzyskaniem niskich oporów przepływu a wysoką wydajnością wymiany ciepła, zapobiegając jednocześnie gromadzeniu się zanieczyszczeń wewnątrz wymiennika,
- szczelność konstrukcji oraz stałe zespolenie płyt zapewnia proces lutowania w piecu próżniowym
dla każdej wielkości wymiennika istnieje możliwość wybrania różnych wielkości przyłączy oraz wersji dwuprzepływowej wymiennika, charakteryzującej się wysoką wydajnością wymiany ciepła przy bardziej wymagających parametrach,
- wysoka odporność korozyjna
- lutowane miedzią
- małe gabaryty przy dużych obciążeniach cieplnych
- wysoka odporność na zmiany ciśnienia i temperatury
- prosty montaż i demontaż

• Ciśnienie maksymalne projektowe:25.0
• Ciśnienie projektowe minimalne:0.0
• Gwint przyłączeniowy:2"
• Liczba płyt wymiennika:40.0
• Liczba przyłączy:4.0
• Łączenie płyt:Lutowane miedzią
• Moc grzewcza (maksimum) dla 80 / 60 C po stronie gorącej i 50 / 70 C po stronie zimnej.:294.0
• Moc grzewcza (minimum )dla 80 / 60 C po stronie gorącej i 50 / 70 C po stronie zimnej.:294.0
• Przepływ maksymalny:12.85
• Rodzaj przyłącza:Gwint zewnętrzny
• Rozstaw króćców w pionie:378.0
• Rozstaw króćców w poziomie:170.0
• Schemat przepływu:Jednoprzepływowy
• Temperatura maksymalna projektowa:230.0
• Temperatura projektowa minimalna:-195.0
• Wyposażenie w izolację termiczną:nie
• Wyposażenie w uchwyt do mocowania:nie
• Wyposażenie w złączki stalowe do spawania:nie
• Wysokość:463.0
