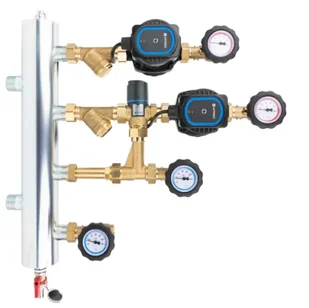

AFRISO ZESTAW MIESZAJĄCY ZE SPRZĘGŁEM HYDRAULICZNYM BPS 901 CZŁON BEZ MIESZANIA I Z ZAWOREM TERMOSTATYCZNYM ATM, POMPY AFRISO APH160 - 90 901 20

Opis Pompy obiegowe AFRISO APH 160. Termostatyczny zawór mieszający ATM 561 (Kvs 2,5 m3/h) z zakresem regulacji temperatury zasilania 20-43°C. Zawory odcinające ze zintegrowanymi termometrami do kontroli temperatury medium na każdym przyłączu. Zawór zwrotny wbudowany w zawór odcinający na powrocie z członu bez mieszania. Zawór zwrotny wbudowany w trójnik na przyłączu powrotnym członu z mieszaniem Tuleje do montażu czujników temperatury na każdym przyłączu.

Filtry siatkowe do ochrony pomp i zaworów mieszających przed zanieczyszczeniami. Możliwość montażu ze źródłem ciepła po prawej i lewej stronie. Sprzęgło hydrauliczne z odpowietrznikiem ręcznym i zaworem spustowym do usunięcia zanieczyszczeń wytrąconych z medium. Możliwe doposażenie sprzęgła w izolację (Art.-nr 90 800 02) by zmniejszyć straty ciepła. Zastosowanie Stosowany w instalacjach grzewczych i chłodzących.

Montowany na ścianie między źródłem a instalacją. Pozwala na przyłączenie dwóch obiegów grzewczych/chłodzących. Rozdziela hydraulicznie obieg źródła od obiegów po stronie instalacji. Zapewnia prawidłowe natężenie przepływu medium i niezależną od siebie pracę poszczególnych obiegów. Dane techniczne maksymalna temperatura 90°C maksymalne ciśnienie 6 bar moc max 70 kW przyłącza od strony instalacji GW G¾" przyłącza od strony kotła G1" obieg 1 bezpośredni obieg 2 ATM 561, Kvs 2,5 m³/h, 20÷43°C pompy obiegowe AFRISO APH 160 2 lata gwarancji   ZASTOSOWANIE Zestawy mieszające ze sprzęgłem hydraulicznym BPS służą do połączenia źródła ciepła z dwoma obiegami instalacji grzewczej zgodnej z PN-EN 12828.

Mogą służyć do przyłączenia np. instalacji grzejnikowej, ładowania zbiornika na ciepłą wodę użytkową lub płaszczyznowej (np. podłogowej). Zastosowanie sprzęgła hydraulicznego w instalacji, które jest elementem zestawów, zapewnia separację obiegów pompowych - obiegu pompowego źródła ciepła oraz obiegów pompowych instalacji grzewczej. Pozwala to na zapewnienie właściwych warunków hydraulicznych pracy pomp obiegowych poprzez zrównoważenie przepływów. Umożliwia to płynną i efektywną pracę instalacji i źródła ciepła oraz zwiększa żywotność pomp obiegowych.

Sprzęgło, dzięki swej budowie i właściwościom pomaga również w odpowietrzaniu oraz separacji zanieczyszczeń. Do usunięcia wytrąconego powietrza służy odpowietrznik ręczny, natomiast zanieczyszczenia należy usuwać przy użyciu zaworu spustowo-napełniającego KFE.
