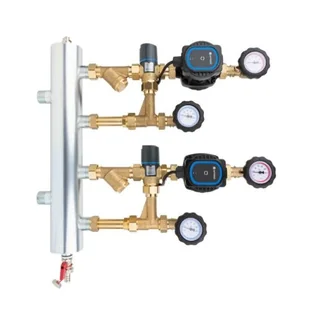

Zestaw mieszający ze sprzęgłem hydraulicznym BPS 911 AP, dwa człony z zaworem termostatycznym ATM 561, pompy AFRISO APH 160 Art. -Nr 90 911 20 Zastosowanie Stosowany w instalacjach grzewczych i chłodzących. Montowany na ścianie między źródłem a instalacją. Pozwala na przyłączenie dwóch obiegów grzewczych/chłodzących. Rozdziela hydraulicznie obieg źródła od obiegów po stronie instalacji.
Zapewnia prawidłowe natężenie przepływu medium i niezależną od siebie pracę poszczególnych obiegów. Opis Pompy obiegowe AFRISO APH 160. Termostatyczne zawory mieszające ATM 561 (Kvs 2,5 m3/h) z zakresem regulacji temperatury zasilania 20-43°C. Zawory odcinające ze zintegrowanymi termometrami do kontroli temperatury medium na każdym przyłączu. Zawory zwrotne wbudowane w trójniki na przyłączach powrotnych.
Tuleje do montażu czujników temperatury na każdym przyłączu. Filtry siatkowe do ochrony pomp i zaworów mieszających przed zanieczyszczeniami. Możliwość montażu ze źródłem ciepła po prawej i lewej stronie. Sprzęgło hydrauliczne z odpowietrznikiem ręcznym i zaworem spustowym do usunięcia zanieczyszczeń wytrąconych z medium. Możliwe doposażenie sprzęgła w izolację (Art.-nr 90 800 02) by zmniejszyć straty ciepła.
Dane techniczne maksymalna temperatura - 90°C maksymalne ciśnienie - 6 bar moc - max 70 kW przyłącza od strony instalacji - GW G¾" przyłącza od strony kotła - G1" obieg 1 - ATM 561, Kvs 2,5 m³/h, 20÷43°C obieg 2 - ATM 561, Kvs 2,5 m³/h, 20÷43°C pompy obiegowe - AFRISO APH 160 Budowa Schemat
