Zawór regulacyjny kątowy SWING chrom All in One Cu rozeta zespolona prostokątna

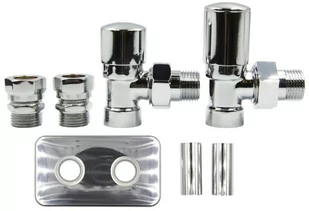

Zestaw regulacyjny Swing do grzejnika łazienkowego kątowy - w kombinacji z rozetą zespoloną prostokątną w podłączeniu 50mm (rozety pojedyncze nie zmieszczą się obok siebie w podłączeniu 50mm ). W skład zestawu wchodzą : 1 zawór regulacyjny kątowy, 1 zawór odcinający kątowy, 1 rozeta maskująca, zespolona prostokątna, metalowa 2 tuleje maskujące, metalowe oraz 2 złączki Cu - do instalacji miedzianej 15 mm WARTO WIEDZIEĆ: Zawór regulacyjny SWING przeznaczony jest do montażu na grzejniku centralnego ogrzewania w instalacji dwururowej po stronie przewodu zasilającego . Zawór odcinający SWING przeznaczony jest do montażu na grzejniku centralnego ogrzewania w instalacji dwururowej po stronie przewodu powrotnego.

Dane techniczne: Temperatura pracy max. 120 C Ciśnienie nominalne max. 1MPa Czynnik grzewczy woda Max. różnica ciśnienia 0.

06MPa Przyłącze grzejnikowe R 1/2 Wersja Kątowa Poniżej zamieszczamy rysunki z wymiarami: zaworu regulacyjnego Swing (pierwszy poniżej) i odcinającego (drugi poniżej) oraz pod zaworami rysunki z wymiarami: tulejek maskujących oraz rozety zespolonej prostokątnej. DODATKOWE INFORMACJE DLA CIEBIE - MOŻLIWOŚCI! KOLORYSTYKA Produkty Vario Term dostępne są w 20 podstawowych kolorach , których próbniki - odzwierciedlające rzeczywisty kolor - znajdziesz poniżej MOŻLIWOŚCI PODŁĄCZEŃ:

Zawory regulacyjne Swing możesz podłączyć do grzejnika gdy masz wejścia:

• dolne - które prezentują dwa schematy poniżej a) gdy zasilanie jest z prawej strony - wybierz zawór regulacyjny Swing z rozetami pojedynczymi b) gdy zasilanie jest z lewej strony - wybierz zawór regulacyjny Swing z rozetami pojedynczymi - dolne środkowe - które prezentują dwa schematy poniżej a) gdy zasilanie jest z prawej strony - wybierz zawór regulacyjny Swing z rozetami zespolonymi owalną lub prostokątną (rozety pojedyncze nie zmieszczą się obok siebie w podłączeniu 50mm) b) gdy zasilanie jest z lewej strony - wybierz zawór regulacyjny Swing z rozetami zespolonymi owalną lub prostokątną (rozety pojedyncze nie zmieszczą się obok siebie w podłączeniu 50mm) MOŻLIWE INSTALACJE:

Zawór Swing możesz podłączyć zarówno do instalacji PEX 16mm - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej Zawór Swing możesz podłączyć również do instalacji CU 15mm - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej
