Zawór regulacyjny Vision grafit strukturalny lewy GW1/2

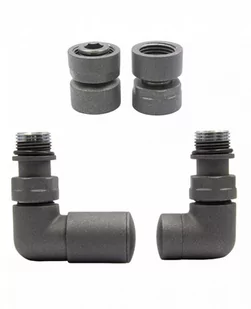

Zestaw Vision regulacyjny lewy. W skład zestawu wchodzą : 1 zawór regulacyjny lewy, 1 zawór odcinający prawy, 2 złączki GW1/2 - do instalacji 1/2 zakończonej gwintem zewnętrznym (GZ) WARTO WIEDZIEĆ: Zawór regulacyjny Vision jest zaworem osiowym , który został zaprojektowany w taki sposób by po jego zamontowaniu pod grzejnikiem p okrętło regulacyjne znajdowało się wewnątrz obrysu grzejnika - równolegle pod grzejnikiem , co zabezpiecza pokrętło przed przypadkowym uszkodzeniem. Zawór regulacyjny Vision przeznaczony jest do montażu na grzejniku centralnego ogrzewania w systemie dwururowym .

Zawór regulacyjny wyposażony jest w pokrętło , którym możesz regulować ilość wody (czynnika grzewczego) wpływającego do grzejnika . Zawór regulacyjny montowany jest na grzejniku centralnego ogrzewania po stronie przewodu zasilającego . Zawór odcinający montowany jest na grzejniku centralnego ogrzewania po stronie przewodu powrotnego . Dane techniczne: Temperatura pracy do 120 C Ciśnienie nominalne 1MPa Czynnik grzewczy woda Max.

różnica ciśnienia 0. 06MPa Ciśnienie próbne 1. 5 MPa Nastawa wstępna na zaworze odcinającym Przyłącze grzejnikowe G Poniżej zamieszczamy rysunki z wymiarami: zaworu regulacyjnego i odcinającego Vision. DODATKOWE INFORMACJE DLA CIEBIE - MOŻLIWOŚCI! KOLORYSTYKA Produkty Vario Term dostępne są w 20 podstawowych kolorach , których próbniki - odzwierciedlające rzeczywisty kolor - znajdziesz poniżej MOŻLIWOŚCI PODŁĄCZEŃ:

Zawory regulacyjne Vision możesz podłączyć do grzejnika gdy masz wejścia:

• dolne - które prezentują dwa schematy poniżej a) gdy zasilanie jest z lewej strony - wybierz zawór regulacyjny Vision lewy z rozetami pojedynczymi b) gdy zasilanie jest z prawej strony - wybierz zawór regulacyjny Vision prawy z rozetami pojedynczymi - dolne środkowe - które prezentują dwa schematy poniżej a) gdy zasilanie jest z lewej strony - wybierz zawór regulacyjny Vision prawy z rozetami zespolonymi owalną lub prostokątną (rozety pojedyncze nie zmieszczą się obok siebie w podłączeniu 50mm) b) gdy zasilanie jest z prawej strony - wybierz zawór regulacyjny Vision lewy z rozetami zespolonymi owalną lub prostokątną (rozety pojedyncze nie zmieszczą się obok siebie w podłączeniu 50mm) MOŻLIWE INSTALACJE:

Zawór Vision możesz podłączyć zarówno do instalacji PEX 16mm - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej Zawór Vision możesz podłączyć do instalacji CU 15mm - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej Zawór Vision możesz podłączyć do instalacji 1/2 (GZ1/2) - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej Zawór Vision możesz podłączyć do instalacji 1/2 (GW1/2) - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej
