Zawór termostatyczny do grzałki INTEGRA chrom prawy Pex All in One

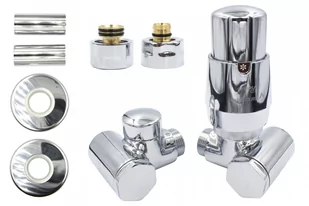

Zestaw Integra termostatyczny prawy. W skład zestawu wchodzą : 1 zawór termostatyczny prawy z głowicą termostatyczną, 1 zawór odcinający lewy, 2 rozety maskujące, metalowe pojedyncze, 2 tuleje maskujące, metalowe oraz 2 złączki Pex - do instalacji alu-pex 16mm WARTO WIEDZIEĆ: Zawór termostatyczny INTEGRA przeznaczony jest do montażu na grzejniku centralnego ogrzewania w systemie dwururowym . Korpus zaworu zintegrowany jest z trójnikiem umożliwiając podłączenie grzałki elektrycznej bezpośrednio przez zawór do grzejnika - zalecany montaż grzałki na zaworze odcinającym .

Zawór odcinający montowany jest na grzejniku centralnego ogrzewania po stronie przewodu powrotnego . Dane techniczne: Temperatura pracy do 120 C Ciśnienie nominalne 1MPa Czynnik grzewczy woda Max. różnica ciśnienia 0. 06MPa Ciśnienie próbne 1.

5 MPa Nastawa wstępna na zaworze odcinającym Gwint montażowy głowicy M30x1,5 Przyłącze grzejnikowe G Montaż grzałki elektrycznej na zaworze odcinającym Dane techniczne głowicy: Zakres 8 C 30 C Max. temp. otoczenia 50 C Czas zamykania 16 min. Wpływ różnicy ciśnień Histereza 0,3K Wpływ temp. czynnika grzewczego 1,23 Niezawodny czujnik cieczowy Pokrętło regulacyjne z oznakowaniem cyfrowym Funkcja ochrony przed zamrożeniem instalacji (8 C na nastawie * ) Korpus z wysokojakościowego tworzywa sztucznego Przyporządkowanie wartości temperaturowych do znaków na głowicy:

Poniżej zamieszczamy rysunki z wymiarami: zaworu termostatycznego i odcinającego Integra oraz wymiary głowicy, tulejek maskujących oraz rozety pojedynczej. DODATKOWE INFORMACJE DLA CIEBIE - MOŻLIWOŚCI! KOLORYSTYKA Produkty Vario Term dostępne są w 20 podstawowych kolorach , których próbniki - odzwierciedlające rzeczywisty kolor - znajdziesz poniżej MOŻLIWOŚCI PODŁĄCZEŃ:

Zawory termostatyczne Integra możesz podłączyć do grzejnika gdy masz wejścia:

• dolne - które prezentują dwa schematy poniżej a) gdy zasilanie jest z lewej strony - wybierz zawór termostatyczny Integra lewy z rozetami pojedynczymi b) gdy zasilanie jest z prawej strony - wybierz zawór termostatyczny Integra prawy z rozetami pojedynczymi - dolne środkowe - które prezentują dwa schematy poniżej a) gdy zasilanie jest z lewej strony - wybierz zawór termostatyczny Integra prawy z rozetami zespolonymi owalną lub prostokątną (rozety pojedyncze nie zmieszczą się obok siebie w podłączeniu 50mm) b) gdy zasilanie jest z prawej strony - wybierz zawór termostatyczny Integra lewy z rozetami zespolonymi owalną lub prostokątną (rozety pojedyncze nie zmieszczą się obok siebie w podłączeniu 50mm) - w podłączeniu dolnym - masz również możliwość podłączenia grzałki - poniżej prezentujemy przykład takiego podłączenia - zalecany jest montaż grzałki na zaworze odcinającym MOŻLIWE INSTALACJE:

Zawór Integra możesz podłączyć zarówno do instalacji PEX 16mm - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej Zawór Integra możesz podłączyć do instalacji CU 15mm - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej Zawór Integra możesz podłączyć do instalacji 1/2 (GZ1/2) - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej Zawór Integra możesz podłączyć do instalacji 1/2 (GW1/2) - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej
