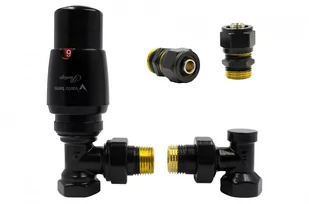

Zawór termostatyczny ELEGANT kątowy czarny mat Pex 16mm

Zestaw instalacyjny Elegant kątowy. W skład zestawu wchodzą : 1 zawór termostatyczny kątowy, 1 zawór odcinający kątowy, 1 głowica termostatyczna Prestige, 2 złączki Pex do instalacji alu-pex 16mm WARTO WIEDZIEĆ: Zawory termostatyczne ELEGANT przeznaczone są do montażu na grzejnikach centralnego ogrzewania po stronie przewodu zasilającego . Często stosowane są z grzejnikami boczno zasilanymi jednak w wersji Elegance mogą być również podłączane standardowo do grzejników łazienkowych.

Zawory odcinające kątowe przeznaczone są do grzejników montowanych w układach instalacji centralnego ogrzewania z wymuszonym obiegiem czynnika grzewczego po stronie przewodu powrotnego. Zapewniają precyzyjne zrównoważenie każdego obiegu grzejnikowego, co wpływa na poprawę komfortu cieplnego i lepszą wydajność zaworów termostatycznych. Zawory ELEGANT po zamontowaniu są tak zorientowane, że głowica termostatyczna wychodzi w przód z obrysu grzejnika . Dane techniczne zaworu termostatycznego: Temperatura pracy do 120 C Ciśnienie nominalne 1MPa Czynnik grzewczy - woda Max.

różnica ciśnienia 0. 06MPa Ciśnienie próbne 1. 5 MPa Gwint montażowy głowicy M30x1,5 Przyłącze grzejnikowe R Dane techniczne zaworu odcinającego: Temperatura pracy do 120 C Ciśnienie nominalne 1MPa Czynnik grzewczy - woda Max. różnica ciśnienia 0.

06MPa Przyłącze grzejnikowe R Dane techniczne głowicy: Zakres 8 C 30 C Max. temp. otoczenia 50 C Czas zamykania 16 min. Wpływ różnicy ciśnień Histereza 0,3K Wpływ temp. czynnika grzewczego 1,23 Niezawodny czujnik cieczowy Pokrętło regulacyjne z oznakowaniem cyfrowym Funkcja ochrony przed zamrożeniem instalacji (8 C na nastawie * ) Korpus z wysokojakościowego tworzywa sztucznego Przyporządkowanie wartości temperaturowych do znaków na głowicy:

Poniżej zamieszczamy rysunki z wymiarami: zaworu termostatycznego ELEGANT(z lewej strony) i odcinającego (z prawej strony) oraz pod zaworami rysunek z wymiarami głowicy termostatycznej. DODATKOWE INFORMACJE DLA CIEBIE - MOŻLIWOŚCI! KOLORYSTYKA Produkty Vario Term dostępne są w 20 podstawowych kolorach , których próbniki - odzwierciedlające rzeczywisty kolor - znajdziesz poniżej MOŻLIWOŚCI PODŁĄCZEŃ:

Zawory termostatyczne ELEGANT możesz podłączyć do grzejnika gdy masz wejścia:

• dolne - które prezentują dwa schematy poniżej - pamiętaj by zawór termostatyczny zawsze montować po stronie zasilania - dolne środkowe - które prezentują dwa schematy poniżej MOŻLIWE INSTALACJE:

Zawór ELEGANT możesz podłączyć zarówno do instalacji PEX 16mm - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej Zawór ELEGANT możesz podłączyć zarówno do instalacji CU 15mm - aby to zrobić musisz dobrać tylko właściwe złączki te prezentowane na schematach poniżej
