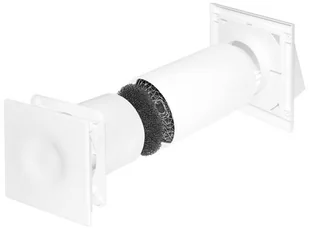

AWENTA Rekuperator kompaktowy HRV100 100 mm AWENTA

Rekuperator kompaktowy HRV100 jest przeznaczony do zdecentralizowanej wentylacji z odzyskiem ciepła z zastosowaniem do jednego pomieszczenia w budynkach mieszkalnych. Produkt przeznaczony do pracy ciągłej. Wyposażony jest w akumulacyjny wymiennik ciepła, którego zadaniem jest gromadzenie i oddawanie (rekuperacja) energii cieplnej w procesie wywiewu i nawiewu powietrza z pomieszczenia, w którym jest zainstalowany. System pracuje w dwóch trybach: wywiewu i nawiewu.

Każdy z trybów może działać dwubiegowo: wolny wywiew - wolny nawiewszybki wywiew - szybki nawiewCzas trwania każdego z trybów wynosi 60 sekund. Zmiana biegu odbywa się za pomocą dwupozycyjnego włącznika. Zmiana pozycji włącznika (biegu pracy wentylatora) następuje poprzez pociągnięcie łańcuszka znajdującego się na froncie wentylatora. Montaż użądzenia Rekuperator należy montować w przegrodzie zewnętrznej / ścianie w odpowiedniej odległości od źródeł zanieczyszczeń (kominów, spalin itp.) tak, aby czerpane - nawiewane powietrze było wolne od zanieczyszczeń.

Montaż należy rozpocząć od wykonania otworu w ścianie  z odchyleniem 2-5o od poziomu ze spadkiem na zewnątrz pomieszczenia. Odchylenie powodowane jest koniecznością odprowadzenia skroplonej wody. Zabrania się montowania urządzenia w pozycji pionowej ,,w suficie, dachu". Urządzenie nie wymaga podłączenia do kanalizacji. Wysokość montażowa urządzenia wynosi przynajmniej 2,3 m nad posadzką Schemat podłączenia elektrycznego:

Podłączenie przewodów zasilających należy wykonać z zachowaniem podwójnej lub wzmocnionej izolacji zgodnie z Dyrektywą Niskonapięciową LVD. Instalator posiadający uprawnienia sep 1kV odpowiedzialny jest za właściwe podłączenie urządzenia. Instalacja zasilająca wentylator musi być wyposażona w wyłącznik, w którym odległość styków wynosi przynajmniej 3 mm. Szczegółowe elementy zestawu: 1 - wentylator nawiewno-wywiewny2 - maskownica wentylatora3 - wkręt mocujący pokrywę komory zasilania4 - pokrywa komory zasilania5 - zaślepki maskujące wkręty mocujące wentylator6 - łańcuszek pociągany służący do przełączania pomiędzy I-szym a II-gim biegiem wentylatora7 - teleskopowy kanał wentylacyjny umożliwiający łatwe dostosowanie do grubości ściany pomieszczenia8 - aluminiowy akumulacyjny wymiennik ciepła9 - filtr powietrza10 - zewnętrzne zakończenie kanału wentylacyjnego11 - zaślepki maskujące wkręty Wymiary Wersja z pilotem na podczerwień Rekuperator kompaktowy HRV100P jest przeznaczony do zdecentralizowanej wentylacji z odzyskiem ciepła z zastosowaniem do jednego pomieszczenia w budynkach mieszkalnych.

Produkt przeznaczony do pracy ciągłej. Wyposażony jest w akumulacyjny wymiennik ciepła, którego zadaniem jest gromadzenie i oddawanie (rekuperacja) energii cieplnej w procesie wywiewu i nawiewu powietrza z pomieszczenia, w którym jest zainstalowany. System pracuje w dwóch trybach: wywiewu i nawiewu. Każdy z trybów może działać dwubiegowo:

wolny wywiew - wolny nawiewszybki wywiew - szybki nawiewCzas trwania każdego z trybów wynosi 60 sekund. Zmiana biegu odbywa się za pomocą dwupozycyjnego włącznika. Zmiana pozycji włącznika (biegu pracy wentylatora) następuje poprzez pociągnięcie łańcuszka znajdującego się na froncie wentylatora. Montaż użądzenia Rekuperator należy montować w przegrodzie zewnętrznej / ścianie w odpowiedniej odległości od źródeł zanieczyszczeń (kominów, spalin itp.) tak, aby czerpane - nawiewane powietrze było wolne od zanieczyszczeń. Montaż należy rozpocząć od wykonania otworu w ścianie  z odchyleniem 2-5o od poziomu ze spadkiem na zewnątrz pomieszczenia.

Odchylenie powodowane jest koniecznością odprowadzenia skroplonej wody. Zabrania się montowania urządzenia w pozycji pionowej ,,w suficie, dachu". Urządzenie nie wymaga podłączenia do kanalizacji. Wysokość montażowa urządzenia wynosi przynajmniej 2,3 m nad posadzką Schemat podłączenia elektrycznego: Podłączenie przewodów zasilających należy wykonać z zachowaniem podwójnej lub wzmocnionej izolacji zgodnie z Dyrektywą Niskonapięciową LVD.

Instalator posiadający uprawnienia sep 1kV odpowiedzialny jest za właściwe podłączenie urządzenia. Instalacja zasilająca wentylator musi być wyposażona w wyłącznik, w którym odległość styków wynosi przynajmniej 3 mm.
