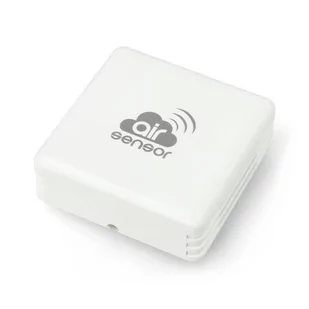

BleBox BleBox airSensor - bezprzewodowy czujnik jakości powietrza BOX-11562

Opis

Gotowy moduł wykrywający obecność szkodliwych dla zdrowa pyłów znajdujących się w domu i na zewnątrz takich jak PM10 oraz PM2.5. Zasilany napięciem od 12 V do 24 V lub za pomocą złącza USB. Urządzenie posiada kolorowe diody informujące o aktualnej jakości powietrza. Dzięki darmowej aplikacji wBox można sprawdzać jakość powietrza w sypialni, pokoju dziecka czy na dworze z dowolnego miejsca na świecie.

Podłączenie

Przed przystąpieniem do podłączenia urządzenia, należy się upewnić, że zasilanie zostało odłączone. Urządzenia posiada klasę szczelności IP32, powinno być zamontowane w miejscu osłoniętym przed działaniem niekorzystnych warunków środowiskowych. Urządzenie musi być zamontowane w pozycji stabilnej, prawidłowo zorientowane (wg. napisów na obudowie).

W celu podłączenia przewodów należy zdjąć obudowę poprzez podważenie. Do wyboru jest zasilanie poprzez port USB 5 V znajdujące się w lewej części płytki lub zasilacz sieciowy 12 V / 24 V podłączony przewodami do prawej strony płytki (polaryzacja nie ma znaczenia). Po uruchomieniu urządzenia, diody powinny świecić w kolorze białym przez kilka sekund, a następnie zmienić się w kolor zależny od jakości powietrza. Jeżeli dioda cały czas świeci się w białym kolorze oznacza to błąd czujnika, należy wtedy sprawdzić poprawność podłączenia przewodów.

Uwaga! Nie należy podłączać zasilania czujnika do złącza USB i listwy jednocześnie, grozi to uszkodzeniem czujnika.

Dane pomiarowe

Na głównym ekranie sterownika (aplikacja wBox) przedstawione zostały informacje z czujnika jakości powietrza. Bieżący stan wyświetlany jest w górnej części ekranu w formie kolorowej animowanej ikony oraz słownego statusu, a także sygnalizowany kolorowymi diodami LED wbudowanymi w urządzenie:

• intensywny kolor zielony: bardzo dobra
• jasnozielony: dobra
• jasnożółty: umiarkowana
• ciemnożółty: dostateczna
• jasnoczerwony: zła
• intensywny czerwony: bardzo zła

W dolnej części ekranu znajduje się tabela z numerycznymi wartościami stężeń pyłów. Wartość stężeń kolorowana jest w odniesieniu do stopnia przekroczenia normy wg. powyższej skali oraz przedstawiona procentowo w nawiasach. Obok również jest reprezentowany trend zmian za pomocą strzałki w górę lub w dół. Trend wyświetlany jest dopiero po godzinie pracy czujnika.

Na samym dole urządzenia wyświetlana jest ostatnia wartość pomiaru aktualizowana co 10 min., istnieje możliwość wymuszenia pomiaru za pomocą przycisku "Odśwież".

Specyfikacja

• Zasilanie: od 12 V do 24 V lub 5 V (USB)
• Moc w stanie spoczynku: 1 W
• Moc w stanie aktywnym: 2 W
• Klasyfikacja cząstek:
• • PM1: od 0,3 $116m do 1,0 $117m
  • PM2.5: od 1,0 $118m do 2,5 $119m
  • PM10: od 2,5 $120m do 10 $121m
• Dokładność pomiaru:
• • 50 % dla cząsteczek o rozmiarze 0,3 $122m
  • 98% dla cząsteczek o rozmiarze od 0,5 $123m
• Zakres efektywnej detekcji: dla PM2.5 od 0 $124g/m3 do 500 $125g/m3
• Rozdzielczość detekcji: 1 $126g/m3
• Czas odpowiedzi: poniżej 10 s
• Rodzaj czujnika: laserowy, PMS5003
• Rodzaj wskazań jakości powietrza: numeryczny i graficzny w aplikacji wBox oraz zmiana kolorów diod LED
• Temperatura pracy: od -10 °C do 60 °C
• Wilgotność pracy: od 0 % do 99 %
• Stopień ochrony: IP32
• Wymiary: 71 x 71 x 27 mm
• Montaż: wkręty, kołki montażowe, dwustronna taśma
