Opis

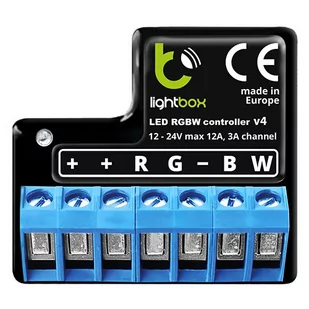

Gotowy moduł umożliwiający sterowanie paskami i łańcuchami LED RGB poprzez Bluetooth z wykorzystaniem aplikacji na smartfona. Zasilany jest napięciem od 12 V do 24 V, posiada 3 kanały. W celu korzystania z BleBox, wystarczy pobrać dedykowaną aplikację. Urządzenie posiada złącza śrubowe do montażu przewodów, niewielkie wymiary pozwalają na zamknięcie modułu w puszcze elektrycznej.
Urządzenie posiada złącza śrubowe do montażu przewodów.
Podłączenie
Moduł posiada sześć wprowadzeń w postaci złącz śrubowych, do których można podłączyć przewody przy pomocy wkrętaka. Urządzenie może sterować jednym paskiem LED RGB lub trzema paskami LED jednokolorowymi. Przykładowe konfiguracje przedstawione zostały na rysunku poniżej.
- B - kanał barwy niebieskiej (BLUE).
- + - napięcie zasilania paska LED.
- + - napięcie zasilania modułu.
- R - kanał barwy czerwonej (RED).
- - - masa układu.
- G - kanał barwy zielonej (GREEN).
Urządzenie posiada złącza śrubowe do montażu przewodów, niewielkie wymiary pozwalają na zamknięcie modułu w puszcze elektrycznej.
Konfiguracja
W celu połączenia z modułem należy pobrać aplikację wBox - control everythingkorzystając ze sklepu Android Play lub AppStore.
Po uruchomieniu aplikacji urządzenie zostanie automatycznie wykryte i wyświetlone na liście. Jeśli tak się nie stało, należy upewnić się, czy Bluetooth w telefonie został włączony. Kolor paska można w prosty sposób kontrolować korzystając z przycisków aplikacji.
Specyfikacja
- Napięcie zasilania: od 12 V do 24 V
- Ilość kanałów: 3
- Maksymalny prąd: do 12 A (do 4 A na każdy kanał)
- Zasięg: do 20 m w otwartej przestrzeni
- Temperatura pracy: od 0 do 40 °C
- Komunikacja: Bluetooth
- Sygnał sterujący: 8 bitowy PWM
- Kompatybilne urządzenia: iPhone, iPad, iPad Mini, Android, komputery i urządzenia mobilne z obsługą Bluetooth
- Obudowa wykonana z kompozycji poliuretanowej nie zawierającej halogenów - samogasnąca dla klasy termicznej B (130 °C)
- Wymiary: 48 x 35 x 9 mm (18 mm ze złączem)
