Opis

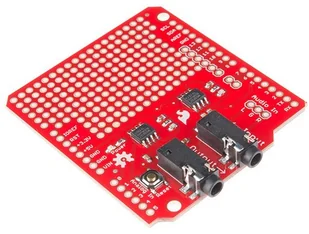

Shield dla Arduino wyposażony w filtr do graficznego wyświetlenia amplitudy sygnału audio. Dwa układy MSGEQ7 pozwalają podzielić dźwięk z obu kanałów stereo na 7 pasm i odczytać amplitudę każdego z nich przy pomocy wbudowanego w Arduino przetwornika A/C.
Moduł posiada dwa gniazda stereo jack (wejściowe i wyjściowe), takie jak do podłączania słuchawek i głośników. Jedno z nich to standardowe wejście audio - stereo, drugie jest wyjściem pozwalającym podłączyć głośniki lub słuchawki do sygnału z linii wejściowej.
Shield może zostać wykorzystany do wizualizacji częstotliwości dźwięku (equalizer), do wykrywania wzorców muzycznych lub do aktywacji funkcji na podstawie wykrytego dźwięku.
Przydatne linki
- Strona producenta: SparkFun DEV-13116
- Przewodnik użytkownika
- Przykładowe programy w serwisie GitHub
- Schemat modułu
- Dokumentacja układu MSGEQ7
- Plik projektowe programu Eagle
|
