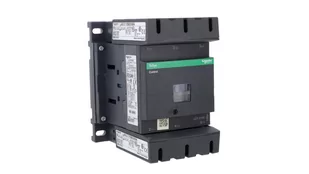

Stycznik mocy 150A 3P 24V AC 1Z 1R (LC1D150B7) Opis: Gama produktw TeSys D Gama produktw TeSys Nazwa produktu TeSys D Typ produktu lub komponentu Stycznik Skrcona nazwa urzdzenia LC1D Zastosowanie Obcienie rezystancyjne Sterowanie silnikiem Kategoria uytkowania AC-1 AC-3 AC-4 Liczba biegunw 3P Kombinacja stykw 3 NO [Ue] znamionowe napicie pracy [Ie] znamionowy prd pracy 200 A (150 A ( Moc silnika w kW 40 kW at 220...230 V AC 50/60 Hz AC-3 75 kW at 380...400 V AC 50/60 Hz AC-3 80 kW at 415...440 V AC 50/60 Hz AC-3 90 kW at 500 V AC 50/60 Hz AC-3 100 kW at 660...690 V AC 50/60 Hz AC-3 75 kW at 1000 V AC 50/60 Hz AC-3 22 kW at 400 V AC 50/60 Hz AC-4 Moc silnika w KM 40 HP w 200/208 V prd przemienny (AC) 50/60 Hz dla 3 fazy silniki 50 HP w 230/240 V prd przemienny (AC) 50/60 Hz dla 3 fazy silniki 100 HP w 460/480 V prd przemienny (AC) 50/60 Hz dla 3 fazy silniki 125 HP w 575/600 V prd przemienny (AC) 50/60 Hz dla 3 fazy silniki Rodzaj napicia sterujcego AC 50/60 Hz Warto napicia sterujcego 24 V AC 50/60 Hz Wbudowane styki pomocnicze 1 NO + 1 NC [Uimp] znamionowe napicie udarowe wytrzymywane Conforming to IEC 60947 Kategoria przepi III [Ith] znamionowy prd cieplny 200 A w Irms znamionowy prd zaczany 1660 A w 440 V dla obwd mocy zgodnie z IEC 60947 140 A prd przemienny (AC) dla obwd sygnalizacyjny zgodnie z IEC 60947-5-1 250 A prd stay (DC) dla obwd sygnalizacyjny zgodnie z IEC 60947-5-1 Znamionowa zdolno zwarciowa 1400 A w 440 V dla obwd mocy zgodnie z IEC 60947 [Icw] znamionowy wytrzymywany prd krtkotrway 100 A 1 s obwd sygnalizacyjny 120 A 500 ms obwd sygnalizacyjny 140 A 100 ms obwd sygnalizacyjny 250 A 580 A 1200 A 1400 A Wartoci znamionowe bezpiecznika skojarzonego 250 A gG w 315 A gG w 10 A gG dla obwd sygnalizacyjny zgodnie z IEC 60947-5-1 Srednia impedancja 0,6 m w 50 Hz - Ith 200 A dla obwd mocy [Ui] napicie znamionowe izolacji 1000 V dla obwd mocy zgodnie z IEC 60947-4-1 600 V dla obwd mocy certyfikaty CSA 600 V dla obwd mocy certyfikaty UL 690 V dla obwd sygnalizacyjny zgodnie z IEC 60947-1 600 V dla obwd sygnalizacyjny certyfikaty CSA 600 V dla obwd sygnalizacyjny certyfikaty UL Trwao elektryczna 0,85 Mcykli 150 A AC-3 przy Ue 1 Mcykli 200 A AC-1 przy Ue Strata mocy na biegun 24 W AC-1 13,5 W AC-3 Pokrywa ochronna Z Sposb montau Pyta Szyna Normy CSA C22.2 Nr 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 508 Certyfikaty produktu DNV RINA LROS GOST BV CSA CCC GL UL Przycza - zaciski Obwody sterowania : zaciski rubowe 2 kabel (kable) 1...2.5 mm - sztywno kabla: gitki - bez kocwka przewodu Obwody sterowania : zaciski rubowe 2 kabel (kable) 1...2.5 mm - sztywno kabla: gitki - z kocwka przewodu Obwody sterowania : zaciski rubowe 2 kabel (kable) 1...2.5 mm - sztywno kabla: stay - bez kocwka przewodu Obwody sterowania : zaciski rubowe 1 kabel (kable) 1...2.5 mm - sztywno kabla: gitki - z kocwka przewodu Obwody sterowania : zaciski rubowe 1 kabel (kable) 1...2.5 mm - sztywno kabla: gitki - bez kocwka przewodu Obwody sterowania : zaciski rubowe 1 kabel (kable) 1...2.5 mm - sztywno kabla: stay - bez kocwka przewodu Obwd mocy : zcze 1 kabel (kable) 10...120 mm - sztywno kabla: gitki - bez kocwka przewodu Obwd mocy : zcze 2 kabel (kable) 10...50 mm - sztywno kabla: gitki - bez kocwka przewodu Obwd mocy : zcze 1 kabel (kable) 10...120 mm - sztywno kabla: gitki - z kocwka przewodu Obwd mocy : zcze 2 kabel (kable) 10...50 mm - sztywno kabla: gitki - z kocwka przewodu Obwd mocy : zcze 1 kabel (kable) 10...120 mm - sztywno kabla: stay - bez kocwka przewodu Obwd mocy : zcze 2 kabel (kable) 10...50 mm - sztywno kabla: stay - bez kocwka przewodu Moment dokrcania Obwody sterowania : 1.2 N.m - w zaciski rubowe - ze rubokrtem paska Ø 6 mm Obwody sterowania : 1.2 N.m - w zaciski rubowe - ze rubokrtem Philips nr 2 Obwd mocy : 12 N.m - w zcze szecioktny 4 mm Czas pracy 20...35 ms CLOSING 40...75 ms otwieranie Poziom bezpieczestwa i niezawodnoci B10d = 1369863 cykl contactor with nominal load zgodnie z EN/ISO 13849-1 B10d = 20000000 cykl contactor with mechanical load zgodnie z EN/ISO 13849-1 Wytrzymao mechaniczna 8 Mcykli Czsto cze 1200 cykl/h w Parametry uzupeniajce Technologia cewki Wbudowana dwukierunkowa dioda tumica Zakres napicia sterujcego 0,3...0,5 Uc zniknicie, odcicie w 55 C, prd przemienny (AC) 50/60 Hz 0.8...1.15 Uc eksploatacyjny w 55 C, prd przemienny (AC) 50/60 Hz Pobr mocy przyciganie w VA 280...350 VA w 20 C (cos 0.9) 60 Hz 280...350 VA w 20 C (cos 0.9) 50 Hz Pobr mocy trzymanie w VA 2...18 VA w 20 C (cos 0.9) 60 Hz 2...18 VA w 20 C (cos 0.9) 50 Hz Rozpraszanie ciepa 3...4.5 W w 50/60 Hz Rodzaj stykw pomocniczych Typ poczony mechanicznie (1 NO + 1 NC) zgodnie z IEC 60947-5-1 Typ zestyk lustrzany (1 NC) zgodnie z IEC 60947-4-1 Czstotliwo obwodu sygnalizacyjnego 25...400 Hz Minimalny prd czeniowy 5 mA dla obwd sygnalizacyjny Minimalne napicie wyczeniowe 17 V dla obwd sygnalizacyjny Czas bez sygnalizacji 1,5 ms podczas wyczenia (pomidzy stykiem NC a NO) 1,5 ms podczas zaczenia (pomidzy stykiem NC a NO) Rezystancja izolacji > 10 M dla obwd sygnalizacyjny Motor power range AC-3 30...50 kW 200...240 V 3 phases 55...100 kW 380...440 V 3 phases 55...100 kW 480...500 V 3 phases 55...100 kW 525...690 V 3 phases Motor starter type Direct on-line contactor Contactor coil voltage 24 V AC rodowisko pracy Stopie ochrony IP IP2x pyta czoowa zgodnie z IEC 60529 Dziaanie ochronne TH zgodnie z IEC 60068-2-30 Stopie zanieczyszczenia 3 Temperatura otoczenia dla pracy urzdzenia -5...60 C Temepratura otoczenia dla przechowywania -60...80 C Dopuszczalna temperatura otaczajcego powietrza wok urzdzenia -40...70 C przy Uc Wysoko pracy (w metrach nad poziomem morza) 3000 m bez obnianie wartoci znamionowych w temperaturze Odpornoc ogniowa 850 C zgodnie z IEC 60695-2-1 Ognioodporno V1 zgodnie z UL 94 Odporno mechaniczna Wibracje stycznik otwarty 2 Gn, 5...300 Hz Wibracje stycznik zamknity 4 Gn, 5...300 Hz Wstrzsy stycznik zamknity 15 Gn dla 11 ms Wstrzsy stycznik otwarty 6 Gn dla 11 ms Wysoko 158 mm Szeroko 120 mm Gboko 136 mm Masa produktu 2.5 kg Oferta zrwnowaonego rozwoju Status oferty zrwnowaonego rozwoju Produkt ekologiczny Green Premium RoHS (kod daty: RRTT) Zgodny - od 927 - Schneider Electric declaration of conformity Schneider Electric declaration of conformity REACh Referencja nie zawiera SVHC powyej wartoci progowej Profil ekologiczny produktu Dostpny Profil rodowiskowy produktu Instrukcje dotyczce zakoczenia okresu eksploatacji produktu Dostpny Podrcznik utylizacji produktu Rodzaj: Styczniki mocy AC
