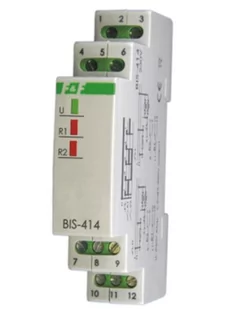

Przeznaczenie:
Elektroniczny bistabilny przekaźnik impulsowy umożliwia załączenie oświetlenia lub innego urządzenia z kilku różnych punktów za pomocą równolegle połączonych przycisków sterujących. BIS-414 230V może współpracować z wyłącznikami podświetlanymi. BIS-414 24V nie może współpracować z wyłącznikami podświetlanymi.
Działanie:
Załączenie odbiornika następuje po impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika. Wyłączenie odbiornika nastąpi po następnym impulsie.
Przełączenie przekaźnika w kolejny stan cyklu następuje po kolejnym impulsie prądu spowodowanym naciśnięciem dowolnego przycisku chwilowego (dzwonkowego) podłączonego do przekaźnika.
IMPULS STAN DZIAŁANIA
1 Załączona tylko sekcja R1
2 Załączona tylko sekcja R2
3 Załączona sekcja R1 i R2
4 Wyłączona sekcja R1 i R2
Przekaźnik nie posiada -pamięci- pozycji styku, tzn., że w przypadku zaniku napięcia zasilania i jego ponownym powrocie styk przekaźnika zostanie ustawiony w stan wyłączenia. Uniemożliwia to samoczynne załączenie sterowanych odbiorników bez nadzoru po długotrwałym zaniku napięcia zasilania.
Dane techniczne:
zasilanie BIS-414 230V 230V AC
BIS-414 24V 24V AC/DC
prąd obciążenia 2×(
styk separowany 2×1P
prąd impulsu sterującego
opóźnienie zadziałania 0,1÷0,2sek
czas wyłączenia - regulowany 1÷12min
sygnalizacja zasilania LED zielona
sygnalizacja załączenia styku 2×LED czerwona
pobór mocy 0,8W
temperatury pracy -25÷50°C
przyłacze zaciski śrubowe 2,5mm$253
wymiary 1 moduł (18mm)
montaż na szynie 35mm
