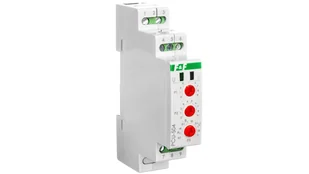

Przekaźnik czasowy z podtrzymaniem po zaniku napięcia zasilania.
Przeznaczenie
Przekaźnik czasowy służy do sterowania czasowego w układach automatyki przemysłowej i domowej (np. wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).
Przekaźnik posiada funkcję podtrzymania do 10 min. i przełączenia styku po zaniku napięcia zasilania.
Działanie
Funkcje:
A-PODTRZYMANIE
Po włączeniu zasilania przekaźnika następuje załączenie styków (pozycja 5-4/8-7). Po zaniku napięcia zasilania załączenie styków podtrzymywane jest przez nastawiony czas. Po zadanym czasie styki zostaną rozłączone (pozycja 5-6/8-9).
B-OPÓŹNIONE ZAŁĄCZENIE
Po podaniu napięcia zasilającego styki pozostają otwarte (pozycja 5-6/8-9) przez nastawiony czas. Po odmierzeniu czasu następuje załączenie styków (pozycja 5-4/8-7) aż do momentu zaniku napięcia zasilania.
C-OPÓŹNIONE ZAŁĄCZENIE Z PODTRZYMANIEM
Po podaniu napięcia zasilającego styki pozostają otwarte (pozycja 5-6/8-9) przez nastawiony czas. Po odmierzeniu czasu następuje załączenie styków (pozycja 5-4/8-7). Po zaniku napięcia zasilania załączenie styków podtrzymywane jest przez nastawiony czas. Po zadanym czasie styki zostaną rozłączone (pozycja 5-6/8-9).
Uwaga!
* Przy włączonym zasilaniu układ nie reaguje na zmianę nastaw czasu i funkcji.
* Praca z nowymi ustawieniami funkcji i czasu następuje po wyłączeniu i powtórnym włączeniu zasilania.
Dane techniczne
zasilanie 12÷264V AC/DC
prąd obciążenia AC-1 2×4A
styk separowany 2P
nastawa czasu
funkcja A i C 0,1s÷10min.
funkcja B 0,5s÷16min.
