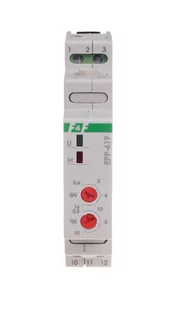

Przeznaczenie: Przekaźnik prądowy służy do kontroli wartości natężenia prądu w obwodach mierzonych z funkcją przełączenia styku w przypadku przekroczeniu wartości natężenia prądu powyżej ustawionych wartości progowych. Działanie: Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U. Potencjometrem nastawiana jest wartość natężenia prądu zadziałania. Jeżeli wartość natężenia prądu jest poniżej nastawionego progu styk pozostaje otwarty (poz. 11-10).
Jeżeli wartość natężenia prądu przekroczy próg nastawy styk zostanie zamknięty (poz. 11-12) z nastawionym opóźnieniem czasowym t. Przekroczenie progu nastawy sygnalizowane jest świeceniem LED czerwonej I. Spadek wartości natężenia prądu poniżej nastawionego progu spowoduje automatyczne otwarcie styku (poz 11-10). UWAGA! Prąd odbiornika może być większy niż 16A. Jest jedynie ograniczony przekrojem przewodu przewlekanego przez kanał przelotowy.
