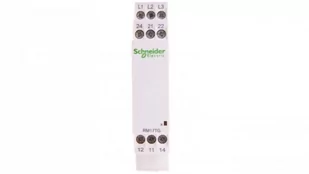

Przekaźnik kolejności i zaniku faz 5A 2P 200-500V RM17TG20

Przekaźnik kolejności i zaniku faz 5A 2P 200-500V (RM17TG20) Opis: Gama produktów Zelio Control Typ produktu lub komponentu Modułowe przekaźniki sterownicze i pomiarowe Typ przekaźnika Przekaźnik sterujący Zastosowanie produktu Do 3-fazowego zasilania Nazwa przekaźnika RM17TG Parametry monitorowane przez przekaźnik Wykrywanie uszkodzenia fazy Kolejność faz Asymetria Zdolność łączeniowa w VA 1250 VA Parametry uzupełniające Maksymalne napięcie łączeniowe 250 V AC 250 V prąd stały (DC) Minimalny prąd łączeniowy 10 mA w 5 V prąd stały (DC) Graniczne napięcie zasilające 183. . . 484 V AC Ograniczenie napięcia obwodu sterującego - 12 % + 10 % Un Pobór mocy w VA = 22 VA w 400 V prąd przemienny (AC) 50 Hz Próg reakcji na napięcie 100 V dla awarii fazy prąd przemienny (AC) Częstotliowść obwodu sterowania 50. . . 60 Hz +/- 10 % Zestyki wyjściowe 2 C/O Znamionowy prąd wyjściowy 5 A Opóźnienie podczas włączania zasilania = 650 ms Zakres napięcia 183. . . 484 V Czas odpowiedzi = 130 ms w przypadku błędu Oznaczenie CE Kategoria przepięć III zgodnie z IEC 60664-1 Rezystancja izolacji 500 MΩ w 500 V prąd stały (DC) zgodnie z IEC 60255-5 500 MΩ w 500 V prąd stały (DC) zgodnie z IEC 60664-1 [Ui] napięcie znamionowe izolacji 400 V zgodnie z IEC 60664-1 Częstotliwość zasilania 50/60 Hz +/- 10 % Położenie pracy Każda pozycja bez Przyłącza - zaciski Zaciski śrubowe 1 x 0.

5. . . 1 x 4 mm² - AWG 20. . . AWG 11, stały przewód bez końcówki kablowej Zaciski śrubowe 2 x 0,5. . . 2 x 2,5 mm² - AWG 20. . . AWG 14, stały przewód bez końcówki kablowej Zaciski śrubowe 1 x 0. 2. . . 1 x 2. 5 mm² - AWG 24.

. . AWG 12, giętki przewód z końcówką kablową Zaciski śrubowe 2 x 0. 2. . . 2 x 1. 5 mm² - AWG 24. . . AWG 16, giętki przewód z końcówką kablową Moment dokręcania 0. 6. . . 1 N. m zgodnie z IEC 60947-1 Materiał obudowy Plastik samogasnący Sygnalizacja lokalna LED żółty dla relay ON Pomoc do montażu 35 mm szyna symetryczna DIN zgodnie z EN/IEC 60715 Trwałość elektryczna 10000 cykl Wytrzymałość mechaniczna = 30000000 cykl Prędkość pracy = 360 operacji/godzinę poniżej pełne obciążenie Kategoria użytkowania AC-12 zgodnie z IEC 60947-5-1 AC-13 zgodnie z IEC 60947-5-1 AC-14 zgodnie z IEC 60947-5-1 AC-15 zgodnie z IEC 60947-5-1 DC-12 zgodnie z IEC 60947-5-1 DC-13 zgodnie z IEC 60947-5-1 Bezpieczeństwo niezawodności danych B10d = 850000 MTTFd = 924. 6 years Szerokość 17.

5 mm Masa produktu 0. 13 kg Środowisko pracy Komatybilność elektromagnetyczna Standardowa emisja dla otoczenia przemysłowego zgodnie z EN/IEC 61000-6-4 Standard emisji dla otoczenia mieszkalnego, komercyjnego i przemysłu lekkeigo zgodnie z EN/IEC 61000-6-3 Odporność na warunki przemysłowe zgodnie z EN/IEC 61000-6-2 Normy EN/IEC 60255-1 Certyfikaty produktu GL C-Tick UL CSA GOST Wytyczne 73/23/EEC - low voltage directive 89/336/EEC - electromagnetic compatibility Temepratura otoczenia dla przechowywania -40. . . 70 °C Temperatura otoczenia dla pracy -20. . . 50 °C Wilgotność względna 95 % w 55 °C zgodnie z IEC 60068-2-30 Odporność na wibracje 0. 35 mm (f = 5...57.6 Hz) zgodnie z IEC 60068-2-6 1 gn (f = 57.6...150 Hz) zgodnie z IEC 60255-21-1 Odporność na wstrząsy 15 gn dla 11 ms zgodnie z IEC 60255-21-1 Stopień ochrony IP IP20 (zaciski) zgodnie z IEC 60529 IP30 (obudowanie) zgodnie z IEC 60529 Stopień zanieczyszczenia 3 zgodnie z IEC 60664-1 Napięcie testowe dielektryka 2 kV 1 min prąd przemienny (AC) 50 Hz Nierozpraszająca fala uderzeniowa 4 kV Oferta zrównoważonego rozwoju Status oferty zrównoważonego rozwoju Produkt ekologiczny Green Premium Rodzaj:

Przekaźniki kontroli faz
