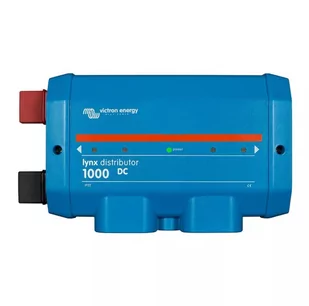

Victron Energy Rozdzielacz napięcia Lynx

Lynx Distributor (M8) to nowoczesne rozwiązanie od Victron Energy, zaprojektowane specjalnie do zarządzania i dystrybucji energii DC w zaawansowanych instalacjach. Urządzenie to oferuje niezawodną metodę rozdziału napięcia z akumulatorów na cztery oddzielne wyjścia, co pozwala na efektywne zasilanie różnych odbiorników, takich jak falowniki czy inne urządzenia energetyczne. Lynx Distributor może obsługiwać prąd o natężeniu do 1000 A oraz napięcie sięgające 60 V, co sprawia, że jest idealnym rozwiązaniem do instalacji o dużych wymaganiach energetycznych. Zintegrowane złącza M8 umożliwiają bezpieczne podłączenie kabli, zapewniając stabilność i pewność instalacji, a także ułatwiając późniejszą konserwację. Moduł ten jest częścią modułowego systemu Victron Energy, co oznacza, że łatwo łączy się z innymi komponentami, takimi jak Lynx Power In, umożliwiając wprowadzenie energii z banków akumulatorów do szyny DC.

Lynx Distributor oferuje dodatkową funkcjonalność w postaci monitorowania stanu bezpieczników. Każde z wyjść jest wyposażone w możliwość zastosowania bezpiecznika typu MegaFuse na dodatnim biegunie, co zwiększa bezpieczeństwo całej instalacji. Diody LED umieszczone na przedniej części obudowy urządzenia informują użytkownika o stanie każdego bezpiecznika, co pozwala na szybkie zdiagnozowanie ewentualnych problemów, bez konieczności ręcznego sprawdzania wszystkich komponentów. Niezawodność i Elastyczność w InstalacjiLynx Distributor (M8) został zaprojektowany z myślą o trwałości i niezawodności. Jego solidna obudowa wykonana z odpornego na uszkodzenia i korozję materiału ABS gwarantuje długowieczność nawet w trudnych warunkach środowiskowych.

Urządzenie to może pracować w szerokim zakresie temperatur, od -40°C do +60°C, co czyni je odpowiednim rozwiązaniem do zastosowań przemysłowych, morskich, a także do zewnętrznych instalacji narażonych na zmienne warunki atmosferyczne. Dzięki kompaktowym wymiarom (290 x 170 x 80 mm) oraz niskiej wadze (2.1 kg), Lynx Distributor jest łatwy do zainstalowania, nawet w ograniczonych przestrzeniach. Elastyczność Lynx Distributor sprawia, że można go łatwo łączyć z innymi modułami systemu Victron Energy, co umożliwia skalowanie instalacji w miarę wzrostu potrzeb energetycznych. Zdolność do rozbudowy systemu o dodatkowe moduły oznacza, że użytkownik może dostosować swoje rozwiązanie do dynamicznie zmieniających się wymagań, zachowując pełną kontrolę nad rozdzielaniem energii w swojej instalacji. Obsługa napięć systemowych od 9 do 60 V DC oraz maksymalnego prądu obciążenia na poziomie 1000 A pozwala na podłączenie nawet najbardziej wymagających urządzeń, co czyni Lynx Distributor kluczowym elementem każdego zaawansowanego systemu energetycznego.

Precyzyjne Monitorowanie i Bezpieczeństwo Bezpieczeństwo i monitorowanie stanu instalacji to kluczowe funkcje Lynx Distributor (M8). Dzięki wbudowanym diodom LED, użytkownik może w łatwy sposób monitorować stan każdego z bezpieczników, co pozwala na szybką reakcję w przypadku awarii lub przeciążenia systemu. W przypadku dużych instalacji energetycznych, gdzie istotna jest ciągłość dostarczania energii, takie rozwiązanie jest niezwykle przydatne, ponieważ minimalizuje czas przestoju i ryzyko uszkodzeń sprzętu. Dodatkowo Lynx Distributor pozwala na łatwe podłączenie do innych modułów w systemie, co umożliwia rozbudowę o dodatkowe urządzenia monitorujące i kontrolujące przepływ energii. Funkcja modułowości sprawia, że system zarządzania energią jest skalowalny i dostosowywalny do różnych potrzeb użytkownika, niezależnie od wielkości instalacji.

Dzięki temu Lynx Distributor jest nie tylko narzędziem do zarządzania energią, ale także kluczowym elementem wspierającym bezpieczeństwo i stabilność pracy systemu. Specyfikacja TechnicznaZakres napięcia pracy: 9 - 60 VDCMaksymalny prąd obciążenia: 1000 ASposób przyłączenia: BusBar M8Możliwość dołączania modułów:

TakMateriał wykonania: ABSWaga: 2. 1 kgTemperatura pracy: -40°C do +60°CWymiary (Szer. x Wys. x Gł.): 290 x 170 x 80 mmWilgotność: Maksymalnie 95% (bez kondensacji)Ochrona:

IP22Lynx Distributor (M8) to solidny, wydajny i modułowy rozdzielacz energii, który zapewnia niezawodną dystrybucję mocy w zaawansowanych systemach energetycznych. Dzięki swojej modułowości, łatwości instalacji oraz funkcji monitorowania bezpieczników, urządzenie to jest idealnym rozwiązaniem dla instalacji wymagających stabilnej i bezpiecznej pracy. Lynx Distributor to kluczowy element każdego systemu zarządzania energią, który gwarantuje bezpieczne rozdzielanie mocy, zwiększoną wydajność i pełną kontrolę nad przepływem energii. Dystrybutor Victron Lynx (MPN LYN060102000) to modułowa szyna DC z urządzeniami dla czterech bezpieczników DC. Monitoruje stan każdego bezpiecznika i wyświetla ich odpowiednie stany za pomocą diody LED z przodu.

Dystrybutor Lynx zawiera dodatnią i ujemną szynę zbiorczą i zapewnia połączenie dla 4 indywidualnych obwodów urządzeń DC, obciążeń lub grup DC. Oferuje miejsce na indywidualne bezpieczniki DC na grupę DC. Cechy rozdzielacza Lynx firmy VictronPołączenie dla czterech indywidualnych obwodów urządzeń DC, obciążeń lub grupDodatnia i ujemna szyna zbiorczaBezpieczniki MEGAprosta instalacjaCzęść modułowego systemu dystrybucji LynxWskaźniki LED bezpiecznikówJeśli chcesz korzystać z diod LED wskaźnika bezpiecznika na rozdzielaczu Lynx, wymagane jest również połączenie z bocznikiem Lynx. Lynx Shunt zawiera wymagane zasilanie wejściowe o szerokim zakresie (8V - 70V DC), aby wyprowadzić wymagane zasilanie 5V (4,5V - 5,5V) z płytki drukowanej dystrybutora Lynx. Kabel RJ11 wymagany do połączenia jest zawarty w zakresie dostawy.

Lynx Shunt ma dwa porty, z których oba mogą być używane. Gdy jest w pełni funkcjonalny, tylko centralna dioda LED świeci się na zielono. Jeśli bezpiecznik jest przepalony (lub go brakuje), diody LED obwodu centralnego i bezpiecznika świecą się na czerwono. Jeśli nie używasz wszystkich punktów połączeń w dystrybucji prądu stałego, może być konieczne zamontowanie bezpieczników zastępczych, aby zgasić czerwone diody LED. BezpiecznikiDystrybutor Lynx wykorzystuje bezpieczniki MEGA.

Należy pamiętać, że niektóre bezpieczniki MEGA są zaprojektowane tylko dla 36V (odpowiednie dla systemów 24V). W przypadku systemów 48 V należy stosować bezpieczniki o napięciu znamionowym 58/64 V. Zakres dostawy: 1x rozdzielacz Victron Lynx 1x kabel RJ11 Kupując system fotowoltaiczny objęty ulgą podatkową (zerowa stawka podatkowa) lub istotne komponenty takiego systemu, użytkownik oświadcza, że jest operatorem systemu fotowoltaicznego i że jest to budynek objęty dotacją lub że zainstalowana moc brutto systemu fotowoltaicznego wynosi lub będzie wynosić nie więcej niż 30 kW (wartość szczytowa) zgodnie z MaStR. Dystrybutor Victron Lynx z szyną DC (M8)Victron Lynx Distributor (M8) to modułowa szyna zbiorcza DC.

Można do niej podłączyć do czterech bezpieczników DC. Odpowiednie bezpieczniki są monitorowane przez rozdzielacz Victron Lynx (M8). Ich stan można śledzić za pomocą diody LED z przodu rozdzielacza. EAN: 8719076022633 Kod Producenta: LYN060102000 kolor produktu:

Niebieski Elementy obsługowe i interfejsy stanowią ważne wyposażenie falowników. Sterowanie i regulacja falownika jest znacznie uproszczona dzięki elementom obsługi i interfejsom, co wynika ze zrozumiałej struktury falownika. Elementy obsługowe i interfejsy umożliwiają płynny przebieg procesów między dwoma urządzeniami - zgodnie z wcześniej ustalonymi wymaganiami. Dystrybutor Lynx zawiera dodatnią i ujemną szynę zbiorczą. Dodatnia szyna zbiorcza ma cztery połączenia z bezpiecznikami z funkcją monitorowania bezpieczników.

Ujemna szyna zbiorcza ma cztery połączenia i uziemienie. Stanowią one część systemu rozdzielacza Lynx. Rozdzielacz Lynx posiada diodę LED zasilania i cztery diody LED wskazujące stan bezpiecznika. Po podłączeniu do systemu Lynx Smart BMS maksymalnie 4 rozdzielacze Lynx mogą wysyłać informacje o stanie bezpieczników do systemu Lynx Smart BMS. Funkcja ta nie jest dostępna po podłączeniu do Lynx Shunt VE.

Can. Dane techniczneGłębokość 80 mmWysokość 290 mmSzerokość 170 mm Typ produktu- Cechy Kompatybilny z: Lynx DCTyp produktu: Rozdzielacz napięcia Konstrukcja Kolor produktu: NiebieskiLiczba gniazd bezpieczników: 4Materiał obudowy:

ABSTyp montażu: M10 Moc znamionowa Prąd maksymalny: 1000 A Waga i wymiary Szerokość: 290 mmGłębokość: 80 mmWaga: 2,2 kgWysokość:

170 mm .
