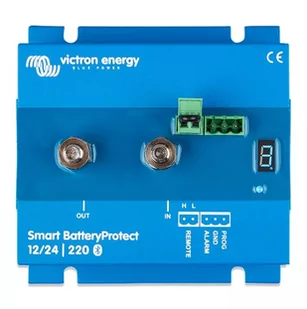

Victron Energy Smart Battery Protect 12/24V 220A

Smart BatteryProtect 12V/24V-220A od Victron Energy (MPN BPR122022000) oferuje solidną ochronę akumulatorów 12V i 24V różnych typów. W porównaniu do poprzedniej serii, wersja Smart posiada zintegrowany moduł Bluetooth, który łączy Smart BatteryProtect (Smart BP-220) ze smartfonem lub tabletem. Pozwala to zaprogramować wszystkie wymagane progi włączania/wyłączania lub ustawić odpowiednią wartość z 9 predefiniowanych progów. BatteryProtect 12/24V może być również jako przerywacz ładowania między ładowarką a baterią litową. Szeroki zakres napięcia roboczego 6-35 V sprawia, że urządzenie ma uniwersalne zastosowanie.

Opcja podłączenia zewnętrznego przełącznika lub alarmu do BatteryProtect sprawia, że BP-220 Smart jest idealnym monitorem baterii. Cechy Smart BatteryProtect 12V/24V-200A 220A maksymalna zdolność przełączania Dla akumulatorów 12V i 24V z automatycznym wykrywaniem zakresu napięcia baterii akumulatorów Ochrona przeciwwybuchowa dzięki zintegrowanym przełącznikom MOSFET, które zastępują przekaźniki, a tym samym zmniejszają ryzyko iskrzenia do zera Zintegrowany moduł Bluetooth, można opcjonalnie wyłączyć Swobodnie programowalne progi włączania i wyłączania, proste i bezprzewodowe za pośrednictwem aplikacji VictronConnect Alternatywne programowanie i wyświetlanie stanu ustawień możliwe za pomocą wyświetlacza siedmiosegmentowego Zintegrowane wyjście alarmowe, 9 predefiniowanych progów do wyboru Do wyjścia alarmowego można podłączyć zewnętrzny alarm, diodę LED lub przekaźnik Zrzucanie obciążenia BP może być sterowane za pomocą przekaźników przez zdarzenia zewnętrzne, których nie można zaprogramować w ten sposób Wyjście dla opóźnionego alarmu Wyjście alarmowe jest aktywowane, jeśli napięcie akumulatora spadnie poniżej ustawionej wartości dla wyłączenia na dłużej niż 12 sekund. Włączenie silnika nie aktywuje więc alarmu. Wyjście alarmowe to zabezpieczone przed zwarciem wyjście typu otwarty kolektor, które jest podłączone do szyny ujemnej (minus). Maks. Prąd 50 mA.

Wyjście alarmowe jest zwykle używane do aktywacji sygnału dźwiękowego, diody LED lub przekaźnika. solidna ochrona akumulatora dla każdego typu akumulatora Dzięki szerokiemu zakresowi opcji konfiguracji, Smart BP-220 jest idealnym urządzeniem ochronnym dla akumulatora, a tym samym zapewnia maksymalną żywotność, ponieważ chociaż większość przetwornic napięcia lub kontrolerów ładowania ma zabezpieczenie podnapięciowe, interweniuje ono tylko przy dość niskich wartościach, które zwykle mieszczą się w zakresie 10,5 V / 21 V. Im wyższy jest ten próg wyłączenia, tym dłużej będziesz mógł cieszyć się swoimi akumulatorami, które generalnie są dość kosztowne. Uwaga dotycząca ochrony przed głębokim rozładowaniem: Podczas korzystania z Battery Protect w połączeniu z przetwornicami napięcia, mogą wystąpić problemy z funkcją restartu.

Większe modele przetwornic napięcia (>1500W) mogą wymagać bardzo wysokiego prądu kondensatora podczas włączania, co może spowodować przejście BP w tryb błędu. Można tego uniknąć poprzez krótkie wyłączenie i ponowne włączenie przekładnika napięciowego. Funkcja ochronna BP pozostaje nienaruszona. Zakres dostawy: 1x Victron Energy BPR122022000 Smart BatteryProtect 12/24V 220A 1x instrukcja obsługiWażna uwaga:

Jeśli towary zostaną dostarczone niekompletne lub z widocznymi uszkodzeniami, prosimy o jak najszybsze złożenie reklamacji dotyczącej takich wad do dostawcy i jednoczesne skontaktowanie się z nami. Niezłożenie takiej reklamacji lub brak kontaktu z nami nie ma żadnych konsekwencji dla roszczeń prawnych i ich egzekwowania, w szczególności praw gwarancyjnych. Jednak Twoja reklamacja pomaga nam w dochodzeniu własnych roszczeń wobec przewoźnika lub firmy ubezpieczeniowej zajmującej się transportem SmartBatteryProtect 12/24 V 220 A firmy Victron Ochrona akumulatora za pomocą Bluetooth BatteryProtect odłącza akumulator od mniej ważnych odbiorników, zanim zostanie całkowicie rozładowany (co mogłoby go uszkodzić) lub zanim nie będzie już miał wystarczającej ilości energii do uruchomienia silnika. Bluetooth: Proste programowanie Za pomocą Bluetooth do zaprogramowania Smart BatteryProtect można ustawić wszystkie wymagane progi włączania/wyłączania. Alternatywnie można ustawić jeden z dziewięciu wstępnie ustawionych progów włączania/wyłączania za pomocą styku programowania (patrz instrukcja).

W razie potrzeby funkcję Bluetooth można wyłączyć. automatyczne wykrywanie zakresu napięcia 12/24 V BatteryProtect automatycznie rozpoznaje napięcie systemu. Proste programowanie BatteryProtect można ustawić tak, aby włączał się lub wyłączał przy kilku różnych napięciach. Siedmiosegmentowy wyświetlacz wskazuje, które ustawienie zostało wybrane. Specjalne ustawienie dla akumulatorów litowo-jonowych W tym trybie BatteryProtect może być sterowany przez VE.

Bus BMS. Uwaga: BatteryProtect może być również jako przerywacz ładowania między ładowarką akumulatora a akumulatorem litowo-jonowym. Patrz schemat połączeń w instrukcji. Niezwykle niski pobór mocy Jest to ważne w przypadku akumulatorów litowo-jonowych, zwłaszcza po wyłączeniu z powodu niskiego poziomu napięcia. Więcej informacji można znaleźć w naszej karcie danych akumulatorów litowo-jonowych oraz w instrukcji VE. Bus BMS. Zabezpieczenie przepięciowe Aby zapobiec uszkodzeniu wrażliwych obciążeń przez przepięcie, obciążenie jest zawsze wyłączane, jeśli napięcie DC przekroczy wartość 16 V lub 32 V.

Ochrona przeciwwybuchowa Brak przekaźników, ale przełączniki MOSFET, a zatem brak iskrzenia. Opóźnione wyjście alarmowe Wyjście alarmowe jest aktywowane, jeśli napięcie akumulatora spadnie poniżej ustawionej wartości wyłączenia na dłużej niż 12 sekund. Włączenie silnika nie aktywuje więc alarmu. Wyjście alarmowe to zabezpieczone przed zwarciem wyjście typu otwarty kolektor podłączone do szyny ujemnej (minus). Maks. Prąd 50 mA.

Wyjście alarmowe jest zwykle używane do aktywacji sygnału dźwiękowego, diody LED lub przekaźnika. Opóźnienie wyłączenia i ponownego podłączenia obciążenia Obciążenie jest wyłączane 90 sekund po aktywacji alarmu. Jeśli napięcie akumulatora ponownie wzrośnie do wartości progowej dla podłączenia w tym okresie (na przykład po uruchomieniu silnika), obciążenie nie zostanie wyłączone. Obciążenie jest ponownie podłączane 30 sekund po tym, jak napięcie akumulatora przekroczy określoną wartość napięcia dla ponownego podłączenia. Szczegóły artykułuObszar zastosowaniaPrzechowywanieTyp artykułuAkcesoriaMateriałMetalWariantElement sterujący Smart BatteryProtect 12/24V 220A marki Victron Energy to zaawansowane urządzenie zabezpieczające akumulator przed nadmiernym rozładowaniem, automatycznie odłączając obciążenia, zanim napięcie spadnie do poziomu zagrażającego jego żywotności.

Dzięki obsłudze napięć 12V i 24V, rozłącznik ten doskonale sprawdza się w różnorodnych systemach zasilania, dostosowując się automatycznie do napięcia systemu. Urządzenie jest wyposażone w funkcję Bluetooth, która umożliwia zdalną konfigurację i monitorowanie parametrów za pomocą aplikacji VictronConnect. Użytkownicy mogą z łatwością ustawiać progi rozłączania i włączania, eliminując konieczność ręcznej regulacji. Ponadto, Smart BatteryProtect charakteryzuje się bardzo niskim zużyciem energii, co czyni go idealnym rozwiązaniem dla systemów litowych i innych aplikacji, gdzie oszczędność energii ma kluczowe znaczenie. Dzięki technologii MOSFET, urządzenie nie generuje iskier podczas rozłączania, co zwiększa bezpieczeństwo instalacji.

Wyjście alarmowe sygnalizuje stan pracy urządzenia, co umożliwia podłączenie sygnalizatora dźwiękowego lub diody LED. Urządzenie posiada również opóźnienie w odłączaniu oraz ponownym podłączaniu obciążenia, co pozwala na płynne działanie i unikanie gwałtownych zmian zasilania. Specyfikacja techniczna: Maksymalny ciągły prąd obciążenia: 220APrąd szczytowy (30 sekund):

600AZakres napięcia roboczego: 6 - 35VPobór prądu BLE On: 1,4 mAPobór prądu BLE Off: 1,2 mAOpóźnienie odłączenia obciążenia: 90 sekundOpóźnienie ponownego podłączenia:

30 sekundProgi domyślne: Odłączanie: 10,5V / 21V, Włączanie: 12V / 24VZakres temperatury roboczej: -40°C do +40°CStopień ochrony:

IP67 (elektronika)Smart BatteryProtect 12/24V 220A to niezawodne rozwiązanie dla systemów wymagających ochrony akumulatorów przed głębokim rozładowaniem, zapewniając wydajną pracę i bezpieczeństwo w każdej instalacji. Smart BatteryProtect odłącza akumulator od mniej ważnych odbiorników, zanim zostanie on całkowicie rozładowany (co spowodowałoby jego uszkodzenie) lub zanim nie będzie miał wystarczającej ilości energii do uruchomienia silnika. Używając Bluetooth do zaprogramowania Smart BatteryProtect, można ustawić wszystkie wymagane progi włączania/wyłączania. Alternatywnie można ustawić jeden z dziewięciu wstępnie ustawionych progów włączania/wyłączania za pomocą styku programowania (patrz instrukcja). W razie potrzeby można wyłączyć funkcję Bluetooth.

Smart BatteryProtect jest urządzeniem jednokierunkowym. Przepuszcza prąd tylko w jednym kierunku, tj. albo do odbiornika, albo z ładowarki, ale nie oba prądy jednocześnie. Ponadto prąd może płynąć tylko od połączenia ON do połączenia OFF. W przypadku użycia z obciążeniem, akumulator musi być podłączony do złącza ON; w przypadku użycia z ładowarką, ładowarka musi być podłączona do złącza ON.

Dane techniczneNom. Napięcie systemowe 12 V DC takNom. napięcie systemu Napięcie systemowe 24 V DC takMaks. Prąd obciążenia 220 AOchrona przed głębokim rozładowaniem takOchrona przed przeciążeniem takWyświetlacz bezStopień ochrony (IP) IP00Wysokość 62 mmSzerokość 123 mmGłębokość 120 mmTemperatura -40 do 40 °C Typ produktuJednostka sterująca Ustawianie poziomów włączenia/wyłączenia9 wstępnie ustawionych poziomówOchrona przed iskramiTakOchrona przed wstrząsamiTakOpóźnienie włączenia i wyłączenia do ustawionego napięcia30 sekundKomunikacja jednokierunkowaTakAutomatyczne wykrywanie napięciaTakOchrona przed przepięciemTakTak Kompatybilny zLynx DCDedykowana aplikacjaVictronConnectBluetooth Low Energy (BLE, Bluetooth Low Energy)TakAutomatyczny włącznik/wyłącznikTakKontrola napięciaTakRodzaj produktuIzolator od akumulatoraOdpowiedni dlaSystem fotowoltaicznyMaksymalny ciągły prąd obciążenia de220 A AMaksymalny prąd600 ANapięcie akumulatora DC12 / 24 VNapięcie robocze de6 - 35 VSzerokość123 mmWysokość60 mmGłębokośćgłębokość 121 mmWaga800 gWskaźnik LEDNieWejście/wyjście alarmoweTakKod IP (ochrona międzynarodowa)IP67Typ montażuM8Liczba połączeń VE. bus1Dołączony kabelWtyczka z kablem DC minusWbudowany wyświetlaczTakKolor produktuKolor niebieski Monitor akumulatora Victron SmartBatteryProtect BP-220 12/24V 220A ochrona przed głębokim rozładowaniemMonitor akumulatora Victron SmartBatteryProtect BP-220 12/24V 200A chroni akumulator przed głębokim rozładowaniem, odłączając akumulator od wszystkich niepotrzebnych ładunków, zanim zostanie całkowicie rozładowany.

W ten sposób bateria jest chroniona przed uszkodzeniami, które mogą być spowodowane głębokim rozładowaniem. Dzięki wbudowanym przełącznikom MOSFET po podłączeniu akumulatora nie powstają iskry, co oznacza, że Victron Smart Battery Protect BP 220 znacznie zmniejsza również ryzyko pożaru. Monitor akumulatora może być sterowany za pośrednictwem VE. Bus BMS. Funkcje Ochrona przed rozładowaniem: TakAutomatyczne wykrywanie napięcia:

TakOchrona przed przepięciem: TakKomunikacja jednokierunkowa: TakDedykowana aplikacja: VictronConnectOchrona przed iskrzeniem: TakUstawianie poziomów włączenia/wyłączenia:

9 predefiniowanych poziomówOpóźnienie włączenia i wyłączenia przy ustawionym napięciu: 30 sekundKompatybilny z: Lynx DCOdpowiedni dla: System fotowoltaicznyAutomatyczny włącznik/wyłącznik: TakBluetooth Low Energy (BLE):

TakMonitorowanie napięcia: TakTyp produktu: Odłącznik akumulatora Konstrukcja Liczba połączeń VE. bus: 1Dostarczone kable: Wtyczka ze wstępnie zmontowanym kablem DC minusWskaźniki LED:

NieWejście/wyjście alarmowe: TakTyp montażu: M8Międzynarodowy kod ochrony (IP): IP67Wbudowany wyświetlacz: TakKolor produktu:

Niebieski Moc znamionowa Maksymalny ciągły prąd obciążenia: 220 AMaksymalny prąd: 600 ANapięcie akumulatora DC: 12/24 VZakres napięcia roboczego: 6 - 35 V Waga i wymiary Wysokość:

60 mmGłębokość: 121 mmSzerokość: 123 mmWaga: 800 g Elementy obsługowe i interfejsy stanowią ważne wyposażenie falowników. Sterowanie i regulacja falownika jest znacznie uproszczona dzięki elementom obsługi i interfejsom, co wynika ze zrozumiałej struktury falownika.

Elementy obsługowe i interfejsy umożliwiają płynny przebieg procesów między dwoma urządzeniami - zgodnie z wcześniej ustalonymi wymaganiami. Victron Energy Smart Battery Protect 12/24V--220A BPR122022000 Batterietrenner (BPR122022000) .
