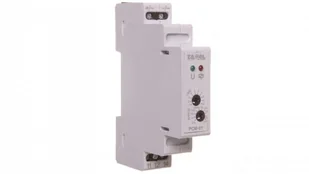

Jednofunkcyjny przekaźnik czasowy PCM-01/24V służy do realizacji funkcji opóźnionego załączania (rewersyjny) w układach automatyki i sterowania. Przekaźnik wyzwalany jest napięciem zasilającym. Cechuje go bardzo szeroki zakres nastaw czasu od 0,1 sekundy do 10 dni. Dodatkowe funkcje ON / OFF umożliwiają stałe załączenie lub wyłączenie odbiornika. Układ posiada wskaźniki: napięcia zasilania, stanu przekaźnika oraz odmierzania czasu zrealizowane za pomocą diod LED.
DANE TECHNICZNE
Znamionowe napięcie zasilania 24 V AC/DC
Napięcie maksymalne styków 250 V
Kategoria użytkowania AC1
Moc maksymalna przekaźnika 4000 VA
Układ styków 1NO/NC
Zakres nastaw czasu t dyskretnie 0.1 ÷ 1 s
dyskretnie 1 ÷ 10 s
dyskretnie 0.2 ÷ 1.7 min
dyskretnie 1 ÷ 10 min
dyskretnie 0.2 ÷ 1.7 h
dyskretnie 1 ÷ 10 h
dyskretnie 0.4 ÷ 4.2 dni
dyskretnie 1 ÷ 10 dni
Prąd przekaźnika 16 A
Znamionowy pobór prądu 36 mA
Stopień ochrony obudowy IP20
Mocowanie obudowy szyna TH35 (PN-EN 60715)
