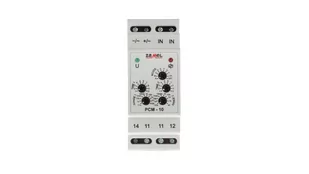

Wielofunkcyjny przekaźnik czasowy PCM-10/24V służy do realizacji funkcji czasowych w układach automatyki i sterowania. Układ posiada 10 niezależnych trybów pracy wyzwalanych napięciem zasilającym lub zewnętrznym impulsem wyzwalającym (pochodzącym z linii L lub N). Cechuje go bardzo szeroki zakres nastaw dwóch czasów t1 i t2 oraz funkcje stałego załączenia i wyłączenia. Układ realizuje na bieżąco zmianę nastawy trybu pracy oraz czasów.
DANE TECHNICZNE
Znamionowe napięcie zasilania 24 V AC/DC
Napięcie maksymalne styków 250 V
Kategoria użytkowania AC1
Moc maksymalna przekaźnika 4000 VA
Układ styków 1NO/NC
Prąd przekaźnika 16 A
Znamionowy pobór prądu 36 mA
Zakres nastaw czasu (t1) dyskretne 0.1 ÷ 1 s
dyskretne 1 ÷ 10 s
dyskretne 0.2 ÷ 1.7 min
dyskretne 1 ÷ 10 min
dyskretne 0.2 ÷ 1.7 h
dyskretne 1 ÷ 10 h
dyskretne 0.4 ÷ 4.2 dni
dyskretne 1 ÷ 10 dni
Zakres nastaw czasu (t2) dyskretne 0.1 ÷ 1 s
dyskretne 1 ÷ 10 s
dyskretne 0.2 ÷ 1.7 min
dyskretne 1 ÷ 10 min
dyskretne 0.2 ÷ 1.7 h
dyskretne 1 ÷ 10 h
dyskretne 0.4 ÷ 4.2 dni
dyskretne 1 ÷ 10 dni
dyskretne 1 ÷ 0 s
Mocowanie obudowy szyna TH35 (PN-EN 60715)
