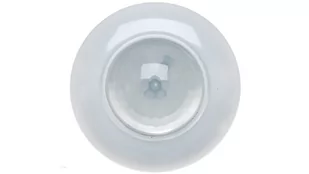

F&F Miniaturowy Czujnik ruchu DR-07

Czujniki ruchuPodczerwone DR-07

Czujnik ruchu. Miniaturowy, $37940 mm (otwór montażowy) / $38050 (wym. zewnętrzny). IP20.



Przeznaczenie
Czujnik ruchu służy do automatycznego, czasowego załączania oświetlenia w przypadku pojawienia się osoby lub innego obiektu w takich miejscach  jak  korytarze, podwórza, podejścia i podjazdy, garaże, itp.


Działanie
Czujnik wykrywa źródła promieniowania podczerwonego. Analizuje takie parametry jak wielkość obiektu, ilość emitowanego ciepła oraz szybkość przemieszczania się pomiędzy poszczególnymi sektorami detekcji. Ruch w polu detekcji powoduje automatyczne załączenie oświetlenia. Od momentu załączenia ciągły ruch powoduje trwałe załączenie oświetlenia. Dopiero brak ruchu w polu detekcji wyzwala czas podtrzymania oświetlenia. Ponowny ruch w polu detekcji i jego zanik w trakcie odmierzania czasu wyzwoli czas podtrzymania od początku. Charakter działania pozwala wykorzystać DR-07 jako czujnik obecności. Czujnik ruchu wyposażony jest w automat zmierzchowy uniemożliwiający załączenie sterowanego oświetlenia w ciągu dnia. Stan detekcji i gotowość do załączenia oświetlenia aktywowane są dopiero po zmierzchu. Czas aktywacji czujnika może być korygowany przez użytkownika potencjo-metrem. Dodatkowo istnieje możliwość regulacji obszaru pola detekcji w zakresie  promienia 1-4m (dla h= 2,5-3,5m) oraz regulacja czasu załączenia odbiornika w zakresie 3s-9min. Zmiany temperatury mogą wpływać na detekcję ruchu.
Czujnik ruchu  może pracować wewnątrz pomieszczeń oraz na zewnątrz w miejscach, w których nie jest narażony na bezpośrednie opady deszczu lub śniegu oraz na możliwość zabryzgania wodą lub inną cieczą obudowy czujnika i jego punktów połączeń elektrycznych.


Dane techniczne

zasilanie	230V AC
prąd obciążenia	1,5A
próg aktywacji zmierzchowej	10÷2000Lx
detekcja ruchu	0,6÷1,5m/s
czas wyłączenia	3s÷9min.$3812min.
pole detekcji pionowej	360°
maks.
