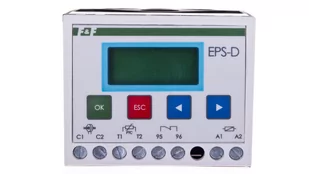

F&F Mikroprocesorowy przekaźnik silnikowy EPS-D EPS-D 5A

Mikroprocesorowy przekaźnik silnikowy

Przeznaczenie:

EPS przeznaczony jest do zabezpieczania elektrycznych silników trójfazowych dowolnej mocy. Skutecznie chroni silniki w drogich i odpowiedzialnych zastosowaniach jak pompy, hydrofory, windy, transportery, podnośniki, wentylatory, wirówki, kompresory, itp.

Działanie:

Przekaźnik kontroluje obciążenie w każdej fazie. Bazując na wartościach nastawy wprowadzonych przez użytkownika oraz na rzeczywistym prądzie pobieranym przez silnik, realizowana jest przez mikroprocesor analiza stanu pracy silnika. EPS-D porównując stan pracy zabezpieczanego silnika z modelowymi charakterystykami w pamięci procesora szybko i z dużą precyzją wykrywa wszelkie nieprawidłowości w działaniu w rezultacie odłączając zasilanie silnika.

FUNKCJE ZABEZPIECZAJĄCE
     * ZABEZPIECZENIE TERMICZNE
     * ZABEZPIECZENIE PRZED PRACĄ JAŁOWĄ I SUCHOBIEGIEM (zab. podprądowe)
     * ZABEZPIECZENIE PRZED PRZECIĄŻENIEM MECHANICZNYM
     * ZABEZPIECZENIE PRZED UTYKIEM WIRNIKA
     * ZABEZPIECZENIE OD CZĘSTEGO ROZRUCHU
     * ZABEZPIECZENIE PRZED ZANIKIEM FAZY
     * ZABEZPIECZENIE PRZED ZMIANĄ KOLEJNOŚCI FAZ
     * ZABEZPIECZENIE PRZED ASYMETRIĄ OBCIĄŻENIA
     * ZABEZPIECZENIE PRZED ZWARCIEM DOZIEMNYM

FUNKCJE DODATKOWE
     * PODGLĄD WARTOŚCI OBCIĄŻENIA SILNIKA
     * KOMUNIKAT PRZYCZYNY ZADZIAŁANIA ZABEZPIECZENIA
     * PAMIĘĆ CIEPLNA SILNIKA

OPCJONALNE FUNKCJE ZABEZPIECZAJĄCE
     * ZABEZPIECZENIE RÓŻNICOWO-PRĄDOWE PRZECIWPORAŻENIOWE (podłączony dodatkowy transformator Ferrantiego umożliwia  realizację zabezpieczenia w zakresie 30mA÷500mA. Czas zadziałania ok. 100ms.

Dobór przekaźnika
EPS-D produkowany jest w trzech wersjach prądowych: 5A, 20A i 100A. Zakres nastawy rzeczywistego prądu roboczego dla każdej z wersji wynosi od 0% do 100% prądu znamionowego przekaźnika (0÷1×In). Dobór odpowiedniego przekaźnika zależy od mocy zabezpieczanego silnika i jego prądu znamionowego. Dla silników powyżej 55kW (>100A) stosujemy EPS 5A oraz dodatkowe zewnętrzne przekładniki prądowe.

Dane techniczne:

zasilanie 160÷242V  50/60 Hz

napięcie izolacji torów głównych   690 V~

obciążenie styku   2A  AC-15

asymetria prądowa zadziałania  >30%

opóźnienie przy zaniku fazy i asymetrii  4 sek.

maks. średnica kabli $16214

stopień ochrony zaciski śrubowe 2,5 mm2

przyłącze IP20

wymiary 72×59×88

masa  385g

montaż na szynie 35mm
