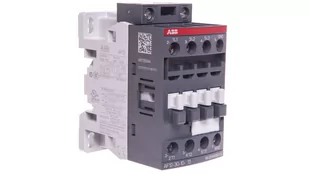

ABB Stycznik mocy 12A 3P 5,5kW 100-250V50/60HZ-DC 1Z 0R AF12-30-10-13 1SBL157001R1310 1SBL157001R1310

ABB Stotz S&J Stycznik AF12-30-10-13Producent: ABB Stotz S&JOznaczenie: Stycznik 100-250VAC/DCTyp: AF12-30-10-13Znamionowenapięcie sterowania Us przy AC 50 Hz: 100. . 250 VZnamionowe napięcie sterowania Us przy AC 60 Hz:

100. . 250 VZnamionowe napięcie sterowania Us przy DC: 100. . . . 250 VTyp napięcia aktywacji: AC/DCLiczba styków NO jako styków głównych: 3Typ połączenia obwodu głównego: połączenie śruboweZnamionowy prądroboczyIe przy AC-1,400 V:

28 AZnamionowy prąd roboczy Ie przy AC-3, 400 V: 12 AZnamionowa moc robocza przy AC-3, 400 V: 5,5 kWZnamionowa moc robocza NEMA: 5,5928 kWLiczba styków pomocniczych jako styki zwierne: 1Nadaje się do instalacji szeregowej:

nie ABB Stotz S&J Stycznik AF12-30-10-13: dalsze szczegóły Styczniki 3-biegunowe AF12 reprezentują kompaktową serię ze sterowaniem AC/DC i bardzo szerokim zakresem napięcia cewki. Przełączają obwody mocy z silnikami, lekko indukcyjnymi lub nieindukcyjnymi obciążeniami. Tylko 4 cewki pokrywają napięcia sterujące od 20. . . 500 VDC do 24.

. . 500 VAC. Posiadają zintegrowane zabezpieczenie przeciwprzepięciowe i nie wymagają żadnych dodatkowych elementów gaszących. Wszystkie zintegrowane lub doposażane styki pomocnicze NC są zaprojektowane jako styki lustrzane zgodnie z IEC60947-5-1 załącznik L. Ofertę uzupełniają inne akcesoria, takie jak elementy czasowe, elementy wspomagające okablowanie, elementy blokujące itp. Dostarczane z: Stycznik ABB Stotz S&J 100-250VAC/DC AF12-30-10-13, opakowanie jednostkowe:

1 szt, EAN: 3471523110335 Styczniki AF09 do AF96 o mocy od 4 do 45 kW AC-3 (400 V) reprezentują kompaktową serię ze sterowaniem AC/DC i bardzo szerokim zakresem napięcia cewki. Tylko 4 cewki pokrywają napięcia sterujące od 20. . . 500 VDC do 24. . . 500 VAC - bez potrzeby stosowania dodatkowych elementów tłumiących.

Oznacza to, że mogą być stosowane na całym świecie i tylko w niewielkich odmianach. Przełączają obwody zasilania z silnikami, lekko indukcyjnymi lub nieindukcyjnymi obciążeniami. Elastycznie wymienne zaciski przyłączeniowe cewki umożliwiają podłączenie od góry, od dołu lub od góry i od dołu. Dołączane akcesoria obejmują 1-biegunowe i 4-biegunowe przełączniki pomocnicze montowane z przodu, a także 2-biegunowe przełączniki pomocnicze, które można zamontować po prawej i lewej stronie. Dodatkowy blok wyłącznika pomocniczego z 1S+1Ö i połączeniami cewki A1 i A2 jest AF65 do podłączenia cewki z przodu.

Wszystkie pomocnicze styki wyłączające są zaprojektowane jako styki lustrzane zgodnie z normą IEC60947-5-1, załącznik L. Ofertę uzupełniają inne akcesoria, takie jak elementy czasowe, elementy wspomagające okablowanie, elementy blokujące itp. Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem. W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka.

Urządzenia z podłączonym obciążeniem > 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka. W przypadku urządzeń o mocy znamionowej > 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić). Rodzaj kontrolowanego napięcia AC/DC, Liczba styków przyłączeniowych jako styki główne 3, Rodzaj połączenia, obwód główny Š połączenie dławikowe, Znamionowy prąd roboczy Ie przy AC-1, 400 V 28 A, Znamionowy prąd roboczy Ie przy AC-3, 400 V 12 A, Znamionowa moc robocza przy AC-3, 400 V 5,5 kW, Znamionowa moc robocza NEMA 5,5928 kW, Liczba styków pomocniczych jako styki przyłączeniowe 1, Nadaje się do montażu szeregowego nie Stycznik 100-250VAC/DC AF12-30-10-13 (1SBL157001R1310)
