Opis

Nakładka do Arduino pozwalająca zbudować moduł sterujący drukarką 3D lub inną maszyną CNC. Dzięki czterem złączom dla sterowników silników, np. A4988, ułatwia korzystanie z silników krokowych. Płytka kompatybilna z interpreterem G-code, GRBL. Posiada m.in. wyprowadzone wejścia kierunku i przesuwu kroków dla czterech sterowniki, wejścia dla czujników krańcowych END STOP oraz wyprowadzenia magistrali I2C i UART.

Moduł jest kompatybilny z Arduino Uno i Mega - płytki Arduino można nabyć osobno.

Uwaga!

Nakładka jest zgodna z produktem firmy Protoneer - nie jest to jednak oryginalny produkt tej firmy.

Dzięki możliwości obsługi 4 silników krokowych oraz interpreteori GRBL stworzenie własnej drukarki 3D staje się proste jak nigdy wcześniej. Nakładka jest zmontowana - nie wymaga lutowania, sterowniki silników, np A4988 należy nabyć osobno.

Szczegółowe informacje można znaleźć w przewodniku użytkownika.

CNC Shield V3.00 - widok z góry.

Specyfikacja

Napięcie zasilania silników (w zależności od sterownika): od 12 V do 36 V
Napięcie zasilania podłączane poprzez złącze śrubowe ARK
Napięcie pracy sygnałów logicznych: 5 V
Złącza sterowników silników kompatybilne z A4988 i podobnymi
Wyprowadzone sygnały: STEP i DIR dla czterech sterowników: X.STEP / Y.DIR, X.STEP / Y.DIR, Z.STEP / Z.DIR, A.STEP / A.DIR
Wyprawadzone złącza interfejsów UART i I2C
Wyproadzone wejścia na czujniki krańcowe typu END STOP: Z+ / Z-, Y+ / Y-, X+ / X-,
Wbudowane kondensatory 100 uF i 50 uF 8 mm
Rezystory podciągające 10 k$9
Wyprowadzenia dla silników
Kompatybilność z GRBL 0.8c

Przydatne linki

Strona producenta
Instrukcja użytkownika
Oprogramowanie GRBL
Biblioteka GRBL dla Arduino
Przewodnik instalacji GRBL dla Windows
Forum użytkowników produktu

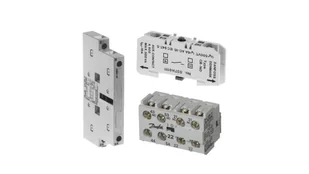

danfoss Styk pomocniczy 1R opóźniony montaż czołowy CB-LB 037H0114 037H0114
