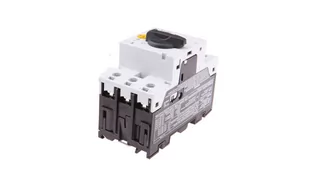

Eaton Wyłącznik silnikowy 3P 1,5kW 2,5-4A PKZM0-4 072737

Wyłącznik silnikowy Eaton zgodny z IEC/EN60947, 3-biegunowy, rozmiar PKZM0, z regulowanym przeciążeniem i natychmiastowym wyzwalaczem zwarciowymz regulowanym przeciążeniem i natychmiastowym wyzwalaniem zwarciowym, wrażliwy na zanik fazy, montaż śrubowy i zatrzaskowy, z zaciskami śrubowymi, wymiar montażowy kołpaka 45mm, znamionowe napięcie robocze Ue 690V, stopień ochrony IP20, bezpieczny dla palców wg VDE 0106 T. 100, dostępne akcesoria: przełącznik pomocniczy, wyzwalacz napięciowy, siłownik przełącznika, płytka zaciskowaInstrukcje instalacji zgodnie z § 13 NAV Należy pamiętać, że urządzenia z podłączonym obciążeniem 230 V są dostarczane z wtyczką ze stykiem uziemiającym lub stałym połączeniem (bez wtyczki), w zależności od mocy znamionowej. Jeśli urządzenie jest podłączone na stałe, instalację należy zlecić wyspecjalizowanej firmie. Wszystkie urządzenia o podłączonym obciążeniu 400 V lub większym muszą być obsługiwane przez odpowiednie przyłącze zasilania i mogą być podłączane wyłącznie przez wykwalifikowanego elektryka.

W przypadku urządzeń o mocy znamionowej większej niż 12 kW wymagana jest zgoda operatora sieci. Przed instalacją należy skontaktować się z operatorem sieci lub firmą instalacyjną wymienioną w rejestrze instalatorów operatora sieci. Taka firma instalacyjna pomoże uzyskać niezbędne zezwolenie od odpowiedniego operatora sieci. Wyłącznik silnikowy PKZM0-4Producent: EatonOznaczenie:

Wyłącznik silnikowy 3p, sterowany ręcznieTyp: PKZM0-4Wyzwalacz przeciążeniowy Nastawa prądu: 2,5. . . . 4 AZakres nastawy chwilowego wyzwalacza zwarciowego: 62 AZ zabezpieczeniem termicznym: nieWrażliwy na zanik fazy:

takTechnologia wyzwalania: termomagnetycznaZnamionowe napięcie robocze: 690 VZnamionowy prąd ciągły Iu: 4 AZnamionowa moc robocza przy AC-3, 230 V: 0,75 kWZnamionowa moc robocza przy AC-3, 400 V:

1,5 kWStraty mocy: 5,33 WTyp połączenia obwodu głównego: Połączenie śruboweKonstrukcja elementu obsługowego: PokrętłoTyp urządzenia: Urządzenie do zabudowy, technologia instalacji stałejZe zintegrowanym wyłącznikiem pomocniczym:

nieZ wbudowanym wyzwalaczem podnapięciowym: nieLiczba biegunów: 3Znamionowy prąd zwarciowy Icu przy 400 V, AC: 150 kAStopień ochrony (IP): IP20Wysokość:

93 mmSzerokość: 45 mmGłębokość: 76 mm Wyłącznik silnikowy PKZM0-4 firmy Eaton: dalsze szczegóły Wyłącznik ochronny silnikowy wg IEC/EN60947, 3-biegunowy, wielkość PKZM0, z regulowanym przeciążeniem i natychmiastowym wyzwalaczem zwarciowym, czuły na zanik fazy, montaż śrubowy i zatrzaskowy, z zaciskami śrubowymi, wymiar montażowy kołpaka 45 mm, znamionowe napięcie robocze Ue 690 V, stopień ochrony IP20, zabezpieczenie przed dotknięciem palcem wg VDE 0106 T. 100, dostępne akcesoria:

przełącznik pomocniczy, wyzwalacz napięciowy, siłownik przełącznika, płytka zaciskowa Dostarczane: Eaton (Moeller) wyłącznik silnikowy 3p, sterowany ręcznie PKZM0-4, Jednostka opakowania: 1 szt, EAN: 4015080727378 Liczba biegunów: 3Typ połączenia obwodu głównego:

Połączenie śruboweMetoda wyzwalania: TermomagnetycznaStopień ochrony (IP): IP20Zakres nastaw wyzwalacza zwarciowego chwilowego [A] do: 56Regulowany zakres chwilowego wyzwalania zwarciowego [A] od: 56Zakres nastaw wyzwalacza nadprądowego [A] do:

4Regulowany zakres wyzwalacza nadprądowego [A] od: 2,5Znamionowa moc robocza dla AC-3, 230 V [kW]: 0,7500Znamionowa moc robocza dla AC-3, 400 V [kW]: 1,5000Znamionowa zdolność wyłączania zwarć Icu przy 400 V, AC [kA]: 150Znamionowy prąd ciągły Iu [A]:

4 Wyzwalacz przeciążeniowy i zwarciowy z połączeniem śrubowymz napędem obrotowym z regulowanym termicznym wyzwalaczem nadprądowym i magnetycznym wyzwalaczem zwarciowym400V3-biegunowy Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem. W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka. Urządzenia z podłączonym obciążeniem > 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka. W przypadku urządzeń o mocy znamionowej > 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić).

Wyzwalacz przeciążeniowy, ustawienie prądu 2,5. . . . 4 A, Z zabezpieczeniem termicznym nie, Czułość na zanik fazy tak, Technika inicjalizacji termo-magnetyczna, Znamionowe napięcie robocze 690 V, Znamionowy prąd ciągły Iu 4 A, Znamionowa moc robocza przy AC-3, 400 V 1,5 kW, Moc strat 5,33 W, Typ połączenia, obwód główny Š połączenie dławikowe, Konstrukcja sterowania Pokrętło, Konstrukcja urządzenia Jednostka do zabudowy, Technologia części stałych, Z wbudowanym wyłącznikiem pomocniczym nie, Z wbudowanym wyzwalaczem podnapięciowym nie, Liczba biegunów 3, Stopień ochrony (IP) IP20, Wysokość 93 mm, Szerokość 45 mm, Głębokość 76 mm Wyłącznik ochronny silnikowy zgodny z IEC/EN60947, 3-biegunowy PKZM0, z regulowanym przeciążeniem i natychmiastowym wyzwalaczem zwarciowym, wrażliwy na zanik fazy, montaż śrubowy i zatrzaskowy, z zaciskami śrubowymi, wymiar montażowy kołpaka 45 mm, znamionowe napięcie robocze Ue 690 V, stopień ochrony IP20, zabezpieczony przed dotknięciem palcem zgodnie z VDE 0106 T. 100, dostępne akcesoria: wyłącznik pomocniczy, wyzwalacz napięciowy, siłownik wyłącznika, płytka zaciskowa Wyłącznik ochronny silnika, klasa koordynacji "1" i "2". Z maksymalnym zabezpieczeniem termicznym i magnetycznym.

Czułość na zanik fazy zgodna z IEC/EN60947-4-1. Odpowiedni do ochrony silników Eex-e, PTB nr 3. 53-13490/93. Kompensacja temperatury do 40°C. Maksymalne zabezpieczenie magnetyczne ustalone na 14xIu.

Ustawienie termiczne między 0,6 a 1 x Iu (wartość nominalna). Zaciski śrubowe EATON wyłącznik silnikowy 4A PKZM0-4 1,5kW/400V przełączany PKZM0-4 (072737)
