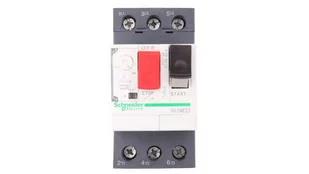

Schneider Electric Wyłącznik silnikowy 3P 11kW 20-25A GV2ME22

Wyłącznik silnikowy GV2ME Siłownik przyciskowy 20-25A Złącze śrubowe SchneiderPodstawowe cechy Seria produktówTeSys Nazwa produktuTeSys GV2 Skrót nazwy urządzeniaGV2ME Aplikacja urządzeniaSilnik Technologia jednostki wyzwalającejTermomagnetycznyCechy dodatkowe Opis biegunów3P Połączenie sieciowePrąd przemienny (AC) Kategoria użytkowaniaAC-3 odpowiada normie IEC 60947-4-1 Kategoria A jest zgodna z normą IEC 60947-2 Częstotliwość sieci50/60 Hz zgodna z normą IEC 60947-4-1 Metoda montażuprzycięcie do symetrycznej szyny DIN 35 mm przykręcany do panelu (z płytą adaptera) Pozycja roboczaW dowolnej pozycji Moc silnika w kW11 kW w 400/415 V prąd zmienny (AC) 50/60 Hz 15 kW w 500 V prądu przemiennego (AC) 50/60 Hz Zdolność wyłączania3 kA Icu przy 690 V prądu przemiennego (AC) 50/60 Hz odpowiada normie IEC 60947-2 15 kA Icu przy 400/415 V prądu przemiennego (AC) 50/60 Hz odpowiada normie IEC 60947-2 50 kA Icu przy 230/240 V prądu przemiennego (AC) 50/60 Hz odpowiada normie IEC 60947-2 6 kA Icu przy 440 V prądu przemiennego (AC) 50/60 Hz jest zgodny z IEC 60947-2 4 kA Icu przy 500 V prądu przemiennego (AC) 50/60 Hz jest zgodny z normą IEC 60947-2 [Znamionowa zdolność przerywania Demontaż100 % przy 230/240 V prądu przemiennego (AC) 50/60 Hz zgodnie z IEC 60947-2 40% przy 400/415 V prądu przemiennego (AC) 50/60 Hz zgodnie z IEC 60947-2 50 % w 440 V prąd przemienny (AC) 50/60 Hz jest zgodny z normą IEC 60947-2 75 % w 500 V prąd przemienny (AC) 50/60 Hz jest zgodny z normą IEC 60947-2 75% w 690 V prąd przemienny (AC) 50/60 Hz jest zgodny z normą IEC 60947-2 Typ uruchamianiaPrzycisk [Prąd znamionowy25 A Zakres regulacji zabezpieczenia termicznego20...25 A magnetyczny prąd wyzwalający327 A [Znamionowe napięcie robocze690 V prądu przemiennego (AC) 50/60 Hz odpowiada normie IEC 60947-2 Znamionowe napięcie izolacji [Ui]690 V prądu przemiennego (AC) 50/60 Hz odpowiada normie IEC 60947-2 Konwencjonalny prąd termiczny w wolnym powietrzu (Ith)25 A odpowiada normie IEC 60947-4-1 Znamionowe napięcie udarowe [Uimp]6 kV odpowiada normie IEC 60947-2 Strata mocy na biegun2.5 W Żywotność mechaniczna100000 cykli Żywotność elektryczna100000 cykli dla AC-3 w 440 V Maksymalna szybkość pracy25 cykli/h Tryb pracyciągły zgodny z normą IEC 60947-4-1 Połączenia - zaciskiZacisk śrubowy 2 kabel (przewód) 1...6 mm² sztywny Zacisk śrubowy 2 kable (przewód) 1,5...6 mm² elastyczny z końcówką kablową Zacisk śrubowy 2 kable (przewód) 1...4 mm² elastyczny z końcówką kablową Moment dokręcania1.7 N.m na zacisk śrubowy Przydatność do izolacjiTak, zgodność z normą IEC 60947-1 Wrażliwość na zanik fazyTak, zgodność z normą IEC 60947-4-1 Wysokość89 mm Szerokość45 mm Głębokość78,2 mm Schneider Electric Wyłącznik silnikowy GV2ME22Producent:Schneider ElectricOznaczenie:Wyłącznik silnikowy 20.00-25.00ATyp:GV2ME22Wyzwalacz przeciążeniowy Nastawa prądu:20.... 25 AZakres nastawy chwilowego wyzwalacza zwarciowego:327 AZ zabezpieczeniem termicznym:takWrażliwy na zanik fazy:takTechnologia wyzwalania:termomagnetycznaZnamionowe napięcie robocze:230... 690 VZnamionowy prąd ciągły Iu:25 AZnamionowa mocrobocza przy AC-3,230 V:5,5 kWZnamionowa mocroboczaprzy AC-3, 400 V:11 kWStraty mocy:2,5 WTyp przyłącza obwodu głównego:Przyłącze śruboweKonstrukcja napędu:PrzyciskKonstrukcja urządzenia:Kompletne urządzenie w obudowieZe zintegrowanym wyłącznikiem pomocniczym: nieZe zintegrowanym wyzwalaczem podnapięciowym:nieLiczba biegunów:3Znamionowy prąd zwarciowy wyłączalny Icu przy 400 V, AC:15 kAStopień ochrony (IP):IP20Wysokość:89 mmSzerokość:45 mmGłębokość:78,2 mm Wyłącznik silnikowy ochronny GV2ME22 Schneider Electric: dalsze szczegóły Wyłącznik silnikowy ochronny GV2ME TeSys. Wyłącznik silnikowy, 3P, uruchamiany przyciskiem, połączenie śrubowe. Moc znamionowa 11 kW, zakres nastaw 20-25 A. Z wyzwalaczem termicznym i magnetycznym. Możliwość plombowania i zamykania w wersji podstawowej. Uruchamianie przyciskiem, zaciski śrubowe. Napięcie znamionowe 400 V, zgodnie z AC-3. Dostarczane w standardzie: Wyłącznik silnikowy Schneider Electric 20.00-25.00A GV2ME22, opakowanie jednostkowe: 1 sztuka, EAN: 3389110343250 Wyłącznik silnikowy GV2-ME - 3P 3d - 20...25 A - wyzwalacz termomagnetyczny Szczegóły techniczne: NazwaWartośćLinia produktówTeSys GV2TypGV2-ME22Numer artykułu producentaGV2ME22Odblokowanie przeciążeniowe Ustawienie prądu20 do 25 AZakres ustawień chwilowego wyzwalacza zwarciowego327 AZ zabezpieczeniem termicznymtakWrażliwy na awarię fazytakTechnologia wyzwalaniatermomagnetycznaZnamionowe napięcie robocze690 VZnamionowy prąd ciągły Iu25 AZnamionowa moc robocza przy AC-3, 400 V11 kWTyp połączenia obwodu głównegoPołączenie śruboweKonstrukcja elementu uruchamiającegoPrzyciskTyp urządzeniaKompletne urządzenie w obudowieZ wbudowanym przełącznikiem pomocniczymnieZe zintegrowanym wyzwalaczem podnapięciowymnieLiczba biegunów3Znamionowy graniczny prąd zwarciowy Icu przy 400 V, AC15 kAStopień ochrony (IP)IP20Wysokość89 mmSzerokość44,5 mmGłębokość78,2 mm Liczba biegunów: 3IP20Czarny, Biały CechyLiczba biegunów3Kod IP (ochrona międzynarodowa)IP20Kolor produktuCzarny, BiałyEN 60204 IEC 60947-1 IEC 60947-2 IEC 60947-4-1 NF C 63-120 NF C 63-650 NF C 79-130 UL 508 VDE 0113 VDE 0660 CSA C22.2Warunki otoczeniaZakres temperatur pracy-20 - 60 °CZakres temperatur --- Temperatura przechowywania-40 - 80 °CWysokość robocza de0 - 2000 mWaga i wymiarySzerokość45 mmGłębokość78,2 mmWysokość89 mmWaga260 gDane techniczneCertyfikaty zrównoważonego rozwojuRoHS Dane techniczneZnamionowa moc robocza przy AC-3, 400 V: 11 kWZnamionowy prąd ciągły Iu: 25 ALiczba biegunów: 3Znamionowe napięcie robocze: 230 - 690 VUstawienie prądu wyzwalającego przeciążenie: 20 - 25 ATyp połączenia obwodu głównego: połączenie śruboweTechnologia wyzwalania: termomagnetycznaZnamionowa moc robocza dla AC-3, 230 V: 5,5 kWZnamionowy graniczny prąd zwarciowy Icu przy 400 V, AC: 15 kAZakres ustawień chwilowego wyzwalacza zwarciowego: 327 AWrażliwy na awarię fazy: tak Prąd znamionowy [A]20 - 25 Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem. W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka. Urządzenia z podłączonym obciążeniem > 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka. W przypadku urządzeń o mocy znamionowej > 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić).Wyzwalacz przeciążeniowy, ustawienie prądu 20..25 A, Z zabezpieczeniem termicznym tak, Czułość na zanik fazy tak, Technika inicjalizacji termo-magnetyczna, Znamionowe napięcie robocze 230....690 V, Znamionowy prąd ciągły Iu 25 A, Znamionowa moc robocza przy AC-3, 230 V 5,5 kW, Znamionowa moc robocza przy AC-3, 400 V 11 kW, Moc strat 2,5 W, Typ połączenia, obwód główny Š połączenie dławikowe, Konstrukcja sterowania Przycisk sterowania, Konstrukcja urządzenia Kompletne urządzenie w obudowie, Z wbudowanym wyłącznikiem pomocniczym nie, Z wbudowanym wyzwalaczem podnapięciowym nie, Liczba biegunów 3, Stopień ochrony (IP) IP20, Wysokość 89 mm, Szerokość 45 mm, Głębokość 78,2 mm Wyłączniki silnikowe z wyzwalaczem termicznym i magnetycznym Urządzenia te są łatwe w obsłudze i konfiguracji, a ich kompaktowa i ergonomiczna konstrukcja spełnia wymagania silników rozruchowych i wyłączników silnikowych: Wyłącznik silnikowy z wyzwalaczem termicznym i magnetycznym Urządzenia te są łatwe w obsłudze i konfiguracji, dzięki kompaktowym i ergonomicznym produktom do rozruszników i wyłączników silnikowych. Dane techniczne: Zakres nastaw Wyzwalanie termiczne: 20..25 A Napięcie znamionowe: 690 V Prąd znamionowy: 25 A Prąd wyzwalania magnetycznego: 327 A Liczba biegunów: 3-biegunowy Typ aktywacji: przycisk Połączenie śrubowe Wymiary (wys. x szer. x głęb.): 89x45x78,2 mm Stopień ochrony: IP20 Główne cechy Waga i wymiary Szerokość 45 mm Głębokość 78,2 mm Wysokość 89 mm Waga 260 g Kolor Kolor produktu Czarny, biały Dane techniczne Liczba biegunów 3P Stopień ochrony (kod IP) IP20 Zgodność z RoHS Tak EN 60204 IEC 60947-1 IEC 60947-2 IEC 60947-4-1 NF C 63-120 NF C 63-650 NF C 79-130 UL 508 VDE 0113 VDE 0660 CSA C22.2 Warunki pracy Zakres temperatur podczas pracy 20 - 60 °C Zakres temperatur podczas przechowywania 40 - 80 °C Wysokość podczas pracy 0 - 2000 m
