Opis i specyfikacja

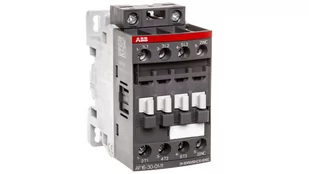

AF16-30-01-11 to 3-biegunowy stycznik 690 V IEC lub 600 UL z 1 wbudowanym stykiem pomocniczym i zaciskami śrubowymi, który steruje silnikami do 7,5 kW / 400 V AC (AC-3) lub 10 KM /. 480 V UL i obwodami przełączającymi do 30 A (AC-1) lub 30 A UL do ogólnego użytku. Dzięki technologii AF stycznik ma szeroki zakres napięcia sterującego (24?60 V, 50/60 Hz i 20?60 V DC), co pozwala mu radzić sobie z dużymi wahaniami napięcia sterującego, zmniejszyć zużycie energii przez panel i zapewnić czystą pracę w niestabilnych sieciach. Ponadto zintegrowano zabezpieczenie przeciwprzepięciowe, zapewniając kompaktowe rozwiązanie. Dane techniczne:
Znamionowa moc robocza przy AC-3, 400 V: 7,5 kWLiczba styków zwiernych jako styków głównych: 3Liczba styków pomocniczych jako styków NC: 1Znamionowy prąd roboczy Ie dla AC-3, 400 V: 18 AZnamionowy prąd roboczy Ie dla AC-1, 400 V:
30 AZnamionowe napięcie zasilania sterowania Us przy AC 50 Hz: 24 VZnamionowe napięcie zasilania sterowania Us przy AC 60 Hz: 24 VZnamionowe napięcie zasilania sterowania Us dla DC: 20 VTyp połączenia obwodu głównego: Połączenie śruboweTyp napięcia dla uruchamiania:
AC/DCZnamionowa moc robocza NEMA: 7,457 kW Typ produktuStycznik instalacyjnyLiczba biegunów3Prąd znamionowy-Typ styku1Ö Styczniki AF09 do AF96 o mocy od 4 do 45 kW AC-3 (400 V) reprezentują kompaktową serię ze sterowaniem AC/DC i bardzo szerokim zakresem napięcia cewki. Tylko 4 cewki pokrywają napięcia sterujące od 20. . . 500 VDC do 24. . . 500 VAC - bez potrzeby stosowania dodatkowych elementów tłumiących.
Oznacza to, że mogą być stosowane na całym świecie i tylko w niewielkich odmianach. Przełączają obwody zasilania z silnikami, lekko indukcyjnymi lub nieindukcyjnymi obciążeniami. Elastycznie wymienne zaciski przyłączeniowe cewki umożliwiają podłączenie od góry, od dołu lub od góry i od dołu. Dołączane akcesoria obejmują 1-biegunowe i 4-biegunowe przełączniki pomocnicze montowane z przodu, a także 2-biegunowe przełączniki pomocnicze, które można zamontować po prawej i lewej stronie. Dodatkowy blok wyłącznika pomocniczego z 1S+1Ö i połączeniami cewki A1 i A2 jest AF65 do podłączenia cewki z przodu.
Wszystkie pomocnicze styki wyłączające są zaprojektowane jako styki lustrzane zgodnie z normą IEC60947-5-1, załącznik L. Ofertę uzupełniają inne akcesoria, takie jak elementy czasowe, elementy wspomagające okablowanie, elementy blokujące itp. Główne cechy Wydajność Wejściowe napięcie robocze (min) 24 V Wejściowe napięcie robocze (maks) 690 V AC Częstotliwość wejściowa 50 - 60 Hz Prąd wejściowy 30 A Konstrukcja Forma Montaż naścienny Kolor produktu Szary Certyfikaty IEC 60947-1 / 60947-4-1 i EN 60947-1 / 60947-4-1, UL 508, CSA C22. 2 N°14 Warunki pracy Zakres temperatur pracy 60 - 80 °C Waga i wymiary Szerokość 45 mm Głębokość 77 mm Wysokość 86 mm Waga 270 g Dane opakowania Szerokość opakowania 87 mm Głębokość opakowania 79 mm Wysokość opakowania 47 mm Waga opakowania 270 g
