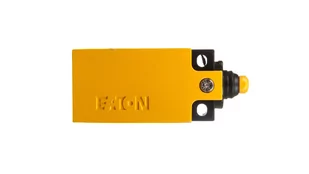

Eaton Popychacz kopułkowy LSM-11S

Wyłącznik pozycyjny Eaton LSM-11SProducent: EatonOznaczenie: Trzpień sprzęgający wyłącznika pozycyjnego, metalowyTyp: LSM-11SSzerokość czujnika: 31 mmŚrednica czujnika:

0 mmWysokość czujnika: 61 mmDługość czujnika: 33,5 mmZnamionowy prąd roboczy Ieprzy AC-15,24 V: 6 AZnamionowy prąd roboczy Ie przy AC-15, 125 V: 6 AZnamionowyprądroboczyIeprzyAC-15,230V:

6 AZnamionowyprądroboczyIe przy DC-13, 24 V: 3 AZnamionowy prąd roboczyIe przy DC-13, 125 V: 0,8 AZnamionowy prąd roboczy Ie przy DC-13, 230 V: 0,3 AFunkcja przełączania: Element przełączającyzatrzaskowy Funkcja przełączania zatrzaskowego:

nieWyjście elektroniczne: nieOtwieranie wymuszone: takLiczba styków jako stykNC: 1Liczba styków jako styk NO: 1Konstrukcjainterfejsu:

bezKonstrukcja interfejsu do komunikacji związanej z bezpieczeństwem: bezKonstrukcja obudowy: prostopadłościanMateriał obudowy: metalPowłoka obudowy: innaKonstrukcja siłownika:

Trzpień kopułkowyWyrównanie elementu uruchamiającego: Trzpień rolkowy prostyKonstrukcja przyłącza elektrycznego: Wejście kablowe (metryczne)Z wyświetlaczem stanu: nieOdpowiedni dla funkcji bezpieczeństwa: takKategoria ochronyprzeciwwybuchowejdla gazu:

brakKategoria ochrony przeciwwybuchowej dla pyłu: brakTemperatura otoczenia podczas pracy: -25 . . . . 70 °C Stopieńochrony (IP): IP66/IP67Stopień ochrony (NEMA): inny Wyłącznik pozycyjny Eaton LSM-11S:

dalsze szczegóły Wyłącznik pozycyjny, kod typu: LS(M)- , zakres: trzpień kopułkowy, stopień ochrony: IP66, IP67, cechy: urządzenie podstawowe, możliwość rozbudowy, temperatura otoczenia:

-25 - +70 °C, wykonanie: EN 50047 Forma B, konfiguracja styków S = styk NO: 1 S, Zespół styków Ö = styk NC: 1 Ö, Uwaga: = Funkcja bezpieczeństwa, poprzez otwarcie wymuszone wg IEC/EN 60947-5-1, Otwarcie wymuszone (ZW):

tak, Kolor pokrywy obudowy: żółty, Obudowa: metalowa, Typ połączenia: zacisk klatkowy, Zacisk klatkowy jest zastrzeżonym znakiem towarowym Wago Kontakttechnik, 32432 Minden. , Akcesoria do połączenia Cage-Clamp od Wago:

Mostek wsuwany, szary, Wago nr zam. 264-402, Normy i przepisy: IEC/EN 60947 Dostarczane z: Trzpień sprzęgający łącznika pozycyjnego Eaton (Moeller), metalowy LSM-11S, Jednostka opakowania: 1 szt, EAN:

4015082661403 Szczegóły techniczne: Wyłącznik pozycyjny bezpieczeństwaFunkcja podstawowa: Wyłącznik pozycyjnyPrzełącznik pozycji bezpieczeństwaIdentyfikator typu: LS(M)-?Zakres: Trzpień kopułkowyStopień ochrony:

IP66, IP67Wyposażenie: Urządzenie podstawowez możliwością rozbudowyTemperatura otoczenia: -25 - +70 °CWykonanie: EN 50047 Forma B, Konfiguracja zestyków S = zestyk zwierny: 1 S, Konfiguracja zestyków NC = zestyk rozwierny:

1 NC, Uwaga: = Funkcja bezpieczeństwa, poprzez otwarcie wymuszone zgodnie z IEC/EN 60947-5-1, Otwarcie wymuszone (ZW): tak, Kolor pokrywy obudowy: żółty, Obudowa: metal, Typ przyłącza:

zacisk klatkowyAkcesoria do połączenia zacisku klatkowego od Wago: Mostek wsuwany, szary, Wago nr zam. 264-402, Normy i przepisy: IEC/EN 60947 Wyłącznik pozycyjny bezpieczeństwa Eaton, Funkcja podstawowa: Wyłącznik pozycyjny, Wyłącznik pozycyjny bezpieczeństwa, Identyfikator typu:

LS(M)à, Zakres: Trzpień kopułkowy, Stopień ochrony: IP66, IP67, Cechy: Urządzenie podstawowe, Możliwość rozbudowy, Temperatura otoczenia: -25 - +70 °C, Typ:

EN 50047 Forma B, Konfiguracja zestyków S = zestyk zwierny: 1 S, Zespół styków Ö = styk NC: 1 Ö, Uwaga: = Funkcja bezpieczeństwa, poprzez otwarcie wymuszone zgodnie z IEC/EN 60947-5-1, Otwarcie wymuszone (ZW): tak, Kolor pokrywy obudowy:

żółty, Obudowa: metalowa, Typ przyłącza: zacisk klatkowy, Zacisk klatkowy jest zastrzeżonym znakiem towarowym Wago Kontakttechnik, 32432 Minden. , Akcesoria do połączenia Cage-Clamp od Wago: Mostek wsuwany, szary, Wago nr zam.

264-402, Normy i przepisy: IEC/EN 60947 Instrukcja montażu zgodnie z § 13 NAV Należy pamiętać, że urządzenia z podłączonym obciążeniem 230V są dostarczane z wtyczką ze stykiem uziemiającym lub stałym podłączeniem (bez wtyczki), w zależności od mocy znamionowej. Jeśli urządzenie ma stałe podłączenie, instalacja musi zostać zlecona specjalistycznej firmie. Wszystkie urządzenia o podłączonym obciążeniu 400 V lub większym muszą być obsługiwane przez odpowiednie połączenie wysokiego napięcia i mogą być podłączane wyłącznie przez wykwalifikowanego elektryka. W przypadku urządzeń o mocy znamionowej przekraczającej 12 kW wymagana jest zgoda operatora sieci.

Przed instalacją należy skontaktować się z operatorem sieci lub firmą instalacyjną wymienioną w rejestrze instalatorów operatora sieci. Taka firma instalacyjna pomoże w uzyskaniu niezbędnej autoryzacji od odpowiedniego operatora sieci. Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem. W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka.

Urządzenia z podłączonym obciążeniem > 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka. W przypadku urządzeń o mocy znamionowej > 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić). Szerokość czujnika 31 mm, średnica czujnika 0 mm, wysokość czujnika 61 mm, długość czujnika 33,5 mm, znamionowy prąd roboczy Ie przy AC-15, 24 V 6 A, znamionowy prąd roboczy Ie przy AC-15, 125 V 6 A, znamionowy prąd roboczy Ie przy AC-15, 230 V 6 A, Znamionowy prąd roboczy Ie przy DC-13, 24 V 3 A, Znamionowy prąd roboczy Ie przy DC-13, 125 V 0,8 A, Znamionowy prąd roboczy Ie przy DC-13, 230 V 0,3 A, Funkcja przełączania Sprężynowy element przełączający, Funkcja przełączania przerywanego nie, Wyjście elektronicznie nie, Wymuszone otwarcie tak, Liczba styków jako styki otwierające 1, Liczba styków jako styki łączące 1, Konstrukcja interfejsu nie, Blok konstrukcyjny obudowy, Materiał obudowy metal, Powłoka obudowy inna, Ze wskazaniem stanu nie, Odpowiedni dla funkcji bezpieczeństwa tak, Kategoria ochrony przeciwwybuchowej dla gazu nie, Kategoria ochrony przeciwwybuchowej dla pyłu nie, Stopień ochrony (IP) IP66/IP67, Stopień ochrony (NEMA) inny Wyłącznik pozycyjny, LS(M)-. . . , trzpień kopułkowy, urządzenie podstawowe, z możliwością rozbudowy, 1 S, 1 Ö, EN 50047 Forma B, styk zatrzaskowy - tak, żółty, metal, zacisk klatkowy, -25 - +70 °C Główne cechy Kolor produktu Żółty Międzynarodowy stopień ochrony (kod IP) IP66, IP67 Moc Prąd znamionowy 6 A Waga i wymiary Szerokość 31 mm Wysokość 61 mm Warunki pracy Temperatura pracy 25 - 70 °C
