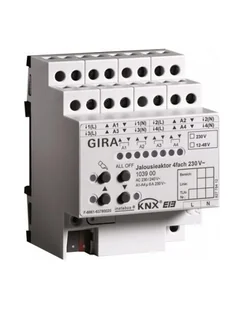

Aktor żaluzjowy KNX Gira 4-kanałowy AC 230 V DC 12 - 48 V z obsługą ręczną Aktory żaluzjowe REG plus ze zintegrowanym sprzęgłem magistralnym, obsługą ręczną i wskaźnikiem stanu dla każdego wyjścia. Do sterowania elektrycznie sterowanymi żaluzjami, roletami, markizami, klapami wentylacyjnymi lub podobnymi podwieszeniami.
Cechy:
- Możliwość bezpośredniego sterowania położeniem kurtyny.
- Możliwość bezpośredniego sterowania położeniem listwy.
- Możliwość ustawienia zachowania przy zaniku i przywróceniu napięcia magistrali.
- Oddzielnie parametryzowane czasy ruchu z wydłużeniem czasu ruchu dla ruchów do górnego położenia krańcowego.
- Możliwość scentralizowanego sterowania wszystkimi wyjściami żaluzji.
- Sprzężenie zwrotne pozycji żaluzji lub lameli.
- Sygnały zwrotne mogą być opóźnione po przywróceniu napięcia magistrali.
- Przypisanie do pięciu różnych funkcji bezpieczeństwa (trzy alarmy wiatru, jeden alarm deszczu, jeden alarm mrozu), opcjonalnie z cyklicznym monitorowaniem.
- Funkcja wymuszonego położenia może być realizowana dla każdego wyjścia żaluzji.
- Możliwość włączenia do scen, można sparametryzować maks.
osiem scen wewnętrznych na kanał.
- Funkcja pamięci dla scen świetlnych.
- Możliwość aktywacji funkcji ochrony przeciwsłonecznej ze stałymi i zmiennymi pozycjami żaluzji lub lameli.
- Rozszerzona ochrona przeciwsłoneczna z rozbudowanymi funkcjami sterowania.
- Możliwość integracji z systemem zarządzania temperaturą w budynku.
- Blokowanie poszczególnych wyjść ręcznie lub przez magistralę.
- Aktywne lub pasywne (możliwość odczytu obiektu) funkcje cyklicznego sprzężenia zwrotnego.
- Obsługa w budynku:
Wyjścia mogą być obsługiwane ręcznie bez napięcia magistrali przy użyciu tylko napięcia roboczego.
- Dla napięcia sieciowego AC 230 V (4-kanałowy) lub bardzo niskiego napięcia DC 12 do 48 V (2-kanałowy).
- Możliwość podłączenia różnych przewodów zewnętrznych.
- Niezależne sterowanie czterema wyjściami żaluzji.
- Automatyczne wykrywanie czasu ruchu żaluzji dla napędów AC 230 V z mechanicznymi wyłącznikami krańcowymi.
Uwagi:
- Montaż na szynie DIN.
- Zatwierdzenie VDEUwaga dotycząca instalacji zgodnie z § 13 NAV Należy pamiętać, że urządzenia z podłączonym obciążeniem 230 V są dostarczane z wtyczką ze stykiem uziemiającym lub stałym połączeniem (bez wtyczki), w zależności od mocy znamionowej.
Jeśli urządzenie ma stałe podłączenie, instalacja musi zostać zlecona wyspecjalizowanej firmie.
Wszystkie urządzenia o podłączonym obciążeniu 400 V lub większym muszą być obsługiwane przez odpowiednie przyłącze zasilania i mogą być podłączane wyłącznie przez wykwalifikowanego elektryka. W przypadku urządzeń o mocy znamionowej większej niż 12 kW wymagana jest zgoda operatora sieci. Przed instalacją należy skontaktować się z operatorem sieci lub firmą instalacyjną wymienioną w rejestrze instalatorów operatora sieci. Taka firma instalacyjna pomoże w uzyskaniu niezbędnego zezwolenia od odpowiedniego operatora sieci. Gira Aktor żaluzjowy 4-klawiszowy DRA 103900Producent:
GiraOznaczenie: Aktor żaluzjowy 4-klawiszowy DRA KNX/EIB 230V ACTyp: 103900 System magistraliKNX: tak System magistraliKNX radio: nie System magistraliradiowej:
nie System magistraliLON: nieSystemmagistraliPowernet: nieInne systemy magistrali: bezTyp instalacji: REGSzerokość w jednostkach podziału:
4Ze sprzęgłem magistrali: nieObsługa lokalna/ręczna: takZ wyświetlaczem LED: nieLiczba wejść: 1Maks. Liczba wyjść żaluzjowych:
4Funkcja przełączania: nieRodzaj prądu: AC/DCStopień ochrony (IP): IP20 Aktor żaluzjowy Gira, 4-kanałowy DRA 103900: Dalsze szczegóły Aktor żaluzjowy, 4-kanałowy AC 230 V / DC 12 - 48 V z obsługą ręczną do KNX - Do napięcia sieciowego AC 230 V (4-kanałowy) lub niskiego napięcia DC 12 do 48 V (2-kanałowy).
- Podłączenie różnych przewodów zewnętrznych.
- Niezależne sterowanie czterema wyjściami żaluzji.
- Automatyczne wykrywanie czasu ruchu żaluzji dla napędów AC 230 V z mechanicznymi wyłącznikami krańcowymi.
Zatwierdzenie VDE zgodnie z EN 60669-1, EN 60669-2-1. Podłączenie i zacisk rozgałęźny dla KNX w zakresie dostawy. Dostarczany z: Aktor żaluzjowy Gira 4-stykowy DRA KNX/EIB 230 V AC 103900, Jednostka opakowaniowa: 1 szt. , EAN: 4010337042211 GIRA 103900 Siłownik żaluzjowy 4-kanałowy 230V AC REG | Nr producenta:
01980005 | EAN: 4010337042211 | Typ produktu: Elektroinstalacyjny | REG Siłownik żaluzjowy z obsługą ręczną i wskaźnikiem stanu każdego wyjścia. Do sterowania żaluzjami sterowanymi elektrycznie. Rolety. Markizami. Klapami wentylacyjnymi lub podobnymi zawieszeniami.
Montaż na szynie DIN Rodzina produktów: Żaluzje Typ produktu: Żaluzje Siłownik żaluzjowy z obsługą ręczną i wskaźnikiem stanu dla każdego wyjścia. Do sterowania żaluzjami sterowanymi elektrycznie. Rolety. Markizy. Klapami wentylacyjnymi lub podobnymi zawieszeniami dla napięcia sieciowego AC 230 V (4-kanałowy) lub niskiego napięcia DC 12 do 48 V (2-kanałowy).
ETS3. 0d (lub nowszy) jest zalecany do planowania projektu i uruchomienia urządzenia. Siłownik zaślepiający ze zintegrowanym złączem magistrali. Montaż na szynie DIN. Możliwość podłączenia różnych przewodów zewnętrznych. Funkcje: Niezależne sterowanie 4 wyjściami żaluzjowymi.
Automatyczne wykrywanie czasu ruchu żaluzji dla napędów AC 230 V z mechanicznymi wyłącznikami krańcowymi. . . Bezpośrednie sterowanie położeniem kurtyny. . . Bezpośrednie sterowanie położeniem lameli. . . Regulacja zachowania przy zaniku i powrocie napięcia magistrali. . . Oddzielnie parametryzowane czasy ruchu z wydłużeniem czasu ruchu dla ruchów do górnego położenia krańcowego.
. . Możliwość centralnego sterowania wszystkimi wyjściami żaluzji. . . Sprzężenie zwrotne pozycji żaluzji lub lameli. Aktywne lub pasywne funkcje sprzężenia zwrotnego. . . Sygnały sprzężenia zwrotnego mogą być opóźnione po przywróceniu napięcia magistrali. . . Możliwość przypisania do 5 różnych funkcji bezpieczeństwa (3 alarmy wiatru, 1 alarm deszczu, 1 alarm mrozu), opcjonalnie z cyklicznym monitorowaniem.
. . Funkcja wymuszonego położenia może być realizowana dla każdego wyjścia żaluzji. . . Możliwość włączenia do scen. Możliwość parametryzacji maks. 8 scen wewnętrznych na kanał. . . Funkcja pamięci dla scen świetlnych.
. . Możliwość aktywacji funkcji ochrony przeciwsłonecznej ze stałymi i zmiennymi pozycjami żaluzji lub lameli. . . Rozszerzona ochrona przeciwsłoneczna z rozbudowanymi funkcjami sterowania. . . Możliwość integracji z systemem zarządzania temperaturą w budynku. . . Blokowanie poszczególnych wyjść ręcznie lub za pomocą magistrali. . . Napięcie robocze:
AC 230 V. 50 60 Hz Napięcie przełączania AC: AC 230 V. 50 60 Hz Zdolność przełączania AC 230 V: 6 A AC1 Napięcie przełączania DC: DC 12 do 48 V Zdolność przełączania DC 12 24 V: 6 A Zdolność przełączania DC 48 V:
3 A Połączenia: KNX przez przyłącze i zacisk odgałęźny Obciążenie przez zaciski śrubowe 0,5 do 4 mm 2 jedn. drobnozwojowe bez tulejki na końcu przewodu 0,5 do 2,5 mm 2 jedn. drobnozwojowe z tulejką na końcu przewodu Wymiary: Urządzenie REG z 4 TE Homologacja VDE zgodnie z:
EN 60669 1. EN 60669 2 1. EN 50428 | Kategoria: Elektrotechnika - oprawy oświetleniowe > Instalacja elektryczna Ważna uwaga: Należy pamiętać, że prace elektryczne mogą być wykonywane wyłącznie przez wykwalifikowanych elektryków lub pod ich kierunkiem i nadzorem.
W razie potrzeby należy przestrzegać odmiennych norm i przepisów elektrycznych obowiązujących w danym kraju i zasięgnąć porady lokalnego elektryka. Urządzenia z podłączonym obciążeniem > 380V/400V wymagają podłączenia do sieci elektrycznej i mogą być podłączane wyłącznie przez autoryzowanego elektryka. W przypadku urządzeń o mocy znamionowej > 12 kW wymagana jest zgoda operatora sieci (Niemcy, inne kraje mogą się różnić). System magistrali KNX tak, System magistrali KNX bezprzewodowy nie, System magistrali magistrali bezprzewodowej nie, System magistrali LON nie, System magistrali Powernet nie, Inne systemy magistrali nie, Typ montażu Urządzenia modułowe, Szerokość w jednostkach podziału 4, Z połączeniem magistrali nie, Sterowanie na miejscu/ręczne tak, Ze wskaźnikiem LED nie, Liczba wejść 1, Maks. liczba wyjść żaluzjowych 4, Funkcja przełączania nie, Rodzaj prądu AC/DC, Stopień ochrony (IP) IP20 GIRA Jalousieaktor 4fach REG KNX/EIB 230V AC 103900 (103900)
