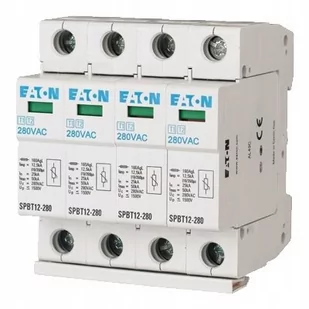

OCHRONNIK PRZEPIĘĆ 12,5kA T1+T2 (B+C) SPBT-12/280/4EATON 158331
DANE TECHNICZNE:
Klasa ochrony - B+C (T1+T2)
Bieguny - 4P
Prąd udarowy - 12,5kA / biegun
Czas zadziałania - <25ns
Poziom ochrony Up - <1,5kV
Dopuszczalne napięcie - max. ~280V AC
Przepięcie dorywcze Ut - ~370V AC (5sek.)
Napięcie obwodu udarowego Uoc - 10kV
Znamionowy prąd wyładowczy (10/350)us In - 25kA
Największy prąd wyładowczy - 50kA
Stopień ochrony - IP40
Zaciski - 4-25mm²
Grubość szyn łączeniowych - 1,5mm
Firma Eaton Electric oferuje nowe ograniczniki przepięć SPBT12. Jest to kombinacja ogranicznika przepięć typu 1 i 2 z zastosowaniem warystorów w jednym module. Ograniczniki tego typu znajdują zastosowanie w budownictwie mieszkaniowym.
SPBT12 zbudowane są z podstawy i wymiennych wkładek. Wyposażone są w optyczny wskaźnik uszkodzenia, mogą być także rozbudowane o styk pomocniczy do sygnalizacji zdalnej.
Maksymalny prąd udarowy na 1-bieg. wynosi 12,5kA (10/350)µs. Dostępne są wersje 1-, 2-, 3- i 4-biegunowe, redukują przepięcia do poziomu <1,5kV.
Nowy ogranicznik przepięć stanowi optymalną ochronę przed przepięciami spowodowanymi przez pośrednie uderzenie pioruna oraz przed przepięciami komutacyjnymi. Takie ograniczniki mają zastosowanie przede wszystkim w budownictwie mieszkaniowym.
• Połączenie ogranicznika klasy B i C w jednej obudowie z zastosoweniem warystorów
• Redukcja przepięć do 1,5kV
• Wskaźnik uszkodzenia - optyczny
• Normy IEC 60364-5-53 (543), EN 61643-11
• Możliwa rozbudowa o styki pomocnicze
