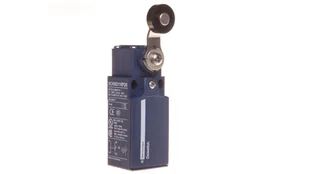

Schneider Electric Wyłącznik krańcowy 1Z 1R migowy trzpień z rolką tworzywo XCKN2118P20 XCKN2118P20

Wyłącznik krańcowy 1Z 1R migowy trzpień z rolką tworzywo (XCKN2118P20) Opis: Gama produktów OsiSense XC Nazwa serii Format standardowy Typ produktu lub komponentu Łącznik krańcowy Skrócona nazwa urządzenia XCKN Konstrukcja czujnika Kompaktowa forma A Typ korpusu Stacjonarny Typ głowicy Główka obrotowa Materiał Plastik Materiał korpusu Plastikowy Materiał głowicy Plastikowy Sposób mocowania Za korpus Ruch głowicy operacyjnej Obrotowy Typ operatora Dźwignia rolkowa z samoczynnym powrotem termoplastyczny Rodzaj podejścia Dostęp z boku 2 kierunki Wejście kablowe 1 gwintowane wejście dla dławika kablowego M20 x 1. 5, zewnętrzna średnica kabla: 7. . . 13 mm Liczba słupów 2 Typ i budowa styków 1 NC + 1 NO Działanie styków Działanie migowe Parametry uzupełniające Ścieżki 24/40 mm Załączenie łącznika Przez krzywkę 30° Przyłącza elektryczne Zaciski śrubowe, zakres obsługiwanych średnic: 1 x 0. 34. . . 2 x 1. 5 mm² Forma izolacji styków Zb Wymuszone otwarcie Z Wymuszone otwarcie moment minimalny 0.

15 N. m Minimalny moment wyzwalający 0. 1 N. m Maksymalna prędkość załączania 1. 5 m/s Określenie kodu styku A300, AC-15 (Ue = 240 V, Ie = 3 A) , Ithe = 10 A zgodnie z EN/IEC 60947-5-1 załącznik A R300, DC-13 (Ue = 250 V, Ie = 0.1 A) zgodnie z EN/IEC 60947-5-1 załącznik A [Ui] napięcie znamionowe izolacji 300 V zgodnie z CSA C22. 2 Nr 14 500 V stopień zanieczyszczenia 3 zgodnie z IEC 60947-1 300 V zgodnie z UL 508 [Uimp] znamionowe napięcie udarowe wytrzymywane 6 kV zgodnie z IEC 60664 6 kV zgodnie z IEC 60947-1 Zabezpieczenie przeciwzwarciowe 10 A kaseta bezpiecznika typ gG Trwałość elektryczna 5000000 cykl, DC-13, 120 V, 4 W, prędkość robocza: = 60 c./min, współczynnik obciążenia:

0. 5 zgodnie z IEC 60947-5-1 dodatek C 5000000 cykl, DC-13, 24 V, 10 W, prędkość robocza: = 60 c./min, współczynnik obciążenia: 0. 5 zgodnie z IEC 60947-5-1 dodatek C 5000000 cykl, DC-13, 48 V, 7 W, prędkość robocza: = 60 c./min, współczynnik obciążenia: 0. 5 zgodnie z IEC 60947-5-1 dodatek C Wytrzymałość mechaniczna 10000000 cykl Szerokość 30 mm Wysokość 108 mm Głębokość 44.

5 mm Masa produktu 0. 175 kg Opis zacisków ISO n°1 (13-14)NO (21-22)NC Środowisko pracy Odporność na wstrząsy 50 gn (czas trwania = 11 ms) zgodnie z IEC 60068-2-27 Odporność na wibracje 25 gn (f = 10...500 Hz) zgodnie z IEC 60068-2-6 Stopień ochrony IP IP65 zgodnie z IEC 60529 Stopień ochrony IK IK04 zgodnie z EN 50102 Kategoria przepięć Klasa 2 zgodnie z IEC 61140 Klasa 2 zgodnie z NF C 20-030 Temperatura otoczenia dla pracy urządzenia -25. . . 70 °C Temepratura otoczenia dla przechowywania -40. . . 70 °C Działanie ochronne TC Certyfikaty produktu CSA UL CCC Normy CSA C22. 2 Nr 14 IEC 60947-5-1 UL 508 IEC 60204-1 EN 60204-1 EN 60947-5-1 Oferta zrównoważonego rozwoju Status oferty zrównoważonego rozwoju Produkt ekologiczny Green Premium RoHS (kod daty: RRTT) Zgodny - od 0953 - Schneider Electric declaration of conformity Schneider Electric declaration of conformity REACh Referencja nie zawiera SVHC powyżej wartości progowej Profil ekologiczny produktu Dostępny Profil środowiskowy produktu Instrukcje dotyczące zakończenia okresu eksploatacji produktu Bez potrzeby specjalnych działań recyklingowych Profil środowiskowy produktu Rodzaj:

Wyłączniki krańcowe
