Przeznaczenie

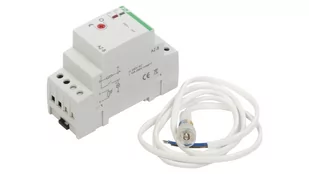

Automat zmierzchowy - służy do automatycznego załączania oświetlenia ulic, placów, wystaw, reklam, itp. ozmierzchu i wyłączania tegoż oświetlenia o świcie.
Działanie
Sondę zewnętrzną automatu umieścić w miejscu o stałym dostępie naturalnego światła dziennego, którezmianami swej intensywności będzie powodować załączanie i wyłączanie oświetlenia. Pora załączeniaoświetlenia może być ustawiona przez użytkownika potencjometrem. Obrót w stronę "księżyca"- załączypóźniej, obrót w stronę "słoneczka"- załączy wcześniej. Automat posiada układ opóźniający załączenie iwyłączenie oświetlenia, niwelując w ten sposób wpływ zakłóceń (np. wyładowań atmosferycznych) na pracęautomatu.
Montaż
- Wyłączyć zasilanie.
- Automat zamocować na szynie w skrzynce rozdzielczej. Podłączyć do układu wg schematu.
- Sondę zamocować w miejscu nieoświetlanym załączanym (lub innym) źródłem światła. Podłączyć do automatu wg schematu.
- Wkrętakiem płaskim ustawić próg zadziałania.
W przypadku potrzeby załączania większych mocy stosować styŁącznik.
UWAGA
Przy długości przewodu przyłączeniowego sondy powyżej 10m nie należy prowadzić go blisko równoległego przewodubędącego pod nap. sieci lub przewodzących duże prądy. Bezwzględnie należy prawidłowo podłączyć przewód fazowy i
"zerowy" do automatu zmierzchowego.
Źródło: www.fif.com.pl
