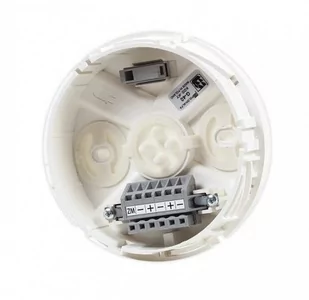

G-40 Gniazdo czujek

Gniazdo czujek G-40 jest przeznaczone do mocowania czujek szeregów 40, 4043, 4046 i 6046 (np. DOR-40, DIO-4046) na suficie i dołączenia do nich przewodów linii dozorowej. Gniazdo, po zamontowaniu w dodatkowej podstawie PG-40, może być instalowane w pomieszczeniach, w których na sufitach skrapla się para wodna, jak również na linkach nośnych. Podstawa PG-40 po wyposażeniu jej w dodatkowy dławik PG7 umożliwia przekształcenie gniazda G-40 w wiszące. Do mechanicznego zabezpieczenia czujki w gnieździe przewidziana jest, wykonana z drutu stalowego, osłona zabezpieczająca OZ-40. Gniazdo G-40 zawiera łączówkę kablową z bezśrubowymi zaciskami, pozwalającą na szybkie podłączenie przewodów instalacji.

Konstrukcja gniazda umożliwia elastyczne mocowanie go do podłoża i estetyczne doprowadzenie okablowania. Zastosowano w nim oryginalną koncepcję łatwego naprowadzania i łączenia czujki z gniazdem. Gniazdo wyposażone jest w zatrzask, uniemożliwiający wyjęcie czujki bez zastosowania specjalnego klucza. Gniazda G-40 pozwalają na dołączenie przewodów linii dozorowej prowadzonych podtynkowo lub natynkowo. Dodatkowe złącze umieszczone w gnieździe umożliwia łączenie ekranu przewodu linii dozorowej.

Łączówka gniazda ma sześć zacisków, dwie pary oznaczone + i - do dołączenia przewodów adresowalnej linii dozorowej (wejście i wyjście) oraz dwa zaciski do dołączenia dodatkowego wskaźnika zadziałania WZ-31.
