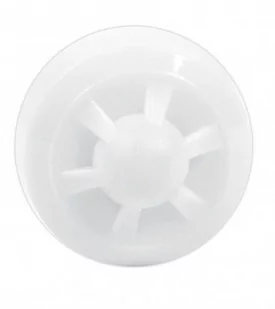

WZ-31 Wskaźnik zadziałania

Wskaźnik zadziałania WZ-31 jest przeznaczony do optyczne-go powtórzenia sygnalizacji stanu alarmowania czujki lub grupy czujek w systemach sygnalizacji pożarowej. Może być dołączany do gniazd czujek konwencjonalnych lub adresowalnych. Powinien być stosowany zwłaszcza w przypadkach, gdy zainstalowana czujka jest niewidoczna, np. zainstalowana w przestrzeniach nad podwieszanymi sufitami, w kanałach kablowych itp. Wskaźnik zadziałania WZ-31 sygnalizuje świeceniem czerwonej diody stan alarmowania pojedynczej czujki lub przynajmniej jednej z grupy współpracujących czujek.

Dioda świecąca podświetlająca wskaźnik zadziałania jest zasilana przez prąd płynący przez czujkę, będącą w stanie alarmowania. W liniach dozorowych central konwencjonalnych dioda świeci w sposób ciągły, w systemach adresowalnych w sposób przerywany. Wskaźnik zadziałania WZ-31 powinien być instalowany na ścianach lub sufitach, w widocznych miejscach.

Wskaźnik WZ-31 ma dwa zaciski:

• - - minus zasilania - + - sterowanie z czujki.
