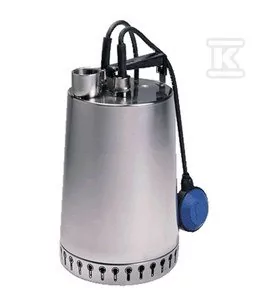

GRUNDFOS UNILIFT AP12. 40. 08. A1 POMPA ZATAPIALNA DO WODY BRUDNEJ / ODWODNIENIOWA Z PŁYWAKIEM 230V/5M 96001798 Długość kabla = 5 m https://dane techniczne Grundfos jest światowym liderem w dziedzinie nowoczesnych technologii pomp i ustanawia trendy w technologii wody. Tworząc pionierskie technologie, które nie szkodzą naszej planecie i poprawiają jakość życia ludzi, firma Grundfos przyczynia się do globalnego zrównoważonego rozwoju. Produkty marki Grundfos to synonim najwyższej jakości oraz funkcjonalności. Pompy Grundfos znajdują szerokie zastosowanie począwszy od gospodarstw domowych po rozbudowane systemy przemysłowe.
UNILIFT AP12. 40. 08. A1 Poniżej najważniejsze cechy Grundfos UNILIFT AP: Pompa zatapialna do odwadniania Pionowa, jednostopniowa materiał wykonania - stal chromoniklowa z pionowym króćcem tłocznym i zblokowanym zatapialnym silnikiem 1-fazowym z klasą izolacji F i zabezpieczeniem termicznym. Pompa jest dostarczana z sitem wlotowym, łącznikiem pływakowym do automatycznego załączania pompy. Wirnik PÓŁOTWARTY z swobodnym przelotem 12 mm odpowiedni do tłoczenia wody powierzchniowej, gruntowej i deszczowej.
Podwójny system uszczelnienia wału z pośrednią komorą olejową wypełnioną nietoksycznym olejem. Chłodzenie silnika czynnikiem tłoczonym przez płaszcz chłodzący i pionowy kanał tłoczny. Łożyska kulkowe, bezobsługowe, trwale nasmarowane. Gotowa do użycia, z uchwytem do przenoszenia i 5 m kablem zasilającym. Gniazdo wtykowe wypełnione masą szklaną zapobiegającą przedostaniu się wilgoci do uzwojeń silnika.
Przykłady zastosowania Parametry techniczne Nazwa wyrobu Unilift AP12. 40. 08. A1 Nr katalogowy 96001798 Numer EAN 5700390473587 Techniczne Max flow 5. 83 l/s H max 15 m Typ wirnika PÓŁOTWARTY Max. wielkość części stałych 12 mm Materiały Korpus pompy Stal nierdzewna Korpus pompy DIN W. -Nr. 1. 4301 Korpus pompy AISI 304 Wirnik Stal nierdzewna Wirnik DIN W.
-Nr. 1. 4301 Wirnik AISI 304 Instalacja Króciec tłoczny Rp 1 1/2 Max. głębokość montażu 2 m Ustawienie na sucho/mokro D/S Ciecz Czynnik tloczony każda ciecz Newtonowsk'a Zakres temperatury cieczy 0 . . 55 °C Gęstość 998. 2 kg/m3 Dane elektryczne Typ silnika PSC Moc wejściowa P1 1. 3 kW P2 0. 8 kW Częstotliwość podstawowa 50 Hz Napięcie nominalne 1 x 230 V Prąd znamionowy 5.
9 A Cos phi - współczynnik mocy 0. 99 Prędkość nominalna 2780 obr/min Wielkość kondensatora - praca 16 uF/400 V Rodzaj ochrony (IEC 34-5) IP68 Klasa izolacji (IEC 85) F Zabezpieczenie silnika STYK Zabezpieczenie termiczne wewn. Długość kabla 5 m Rodzaj wtyczki kabla SCHUKO Układy sterowania Łącznik pływakowy łącznik pływakowy Inne Masa netto 13 kg Masa 13. 5 kg Charakterystyka Gabaryty Dobór Poniższa ilustracja jest pomocna przy doborze odpowiedniego typu pompy Unilift AP12 przy montażu stacjonarnym. Aby zapewnić samooczyszczanie się przewodu tłocznego, wyznaczone długości przewodu oparte są na podstawie:
zastosowanie rurociągów stalowych minimalna prędkość przepływu przez pionowy rurociąg tłoczny musi wynosić 1 m/s (1 1/2" dla AP12.40.xx oraz 2" dla AP12.50.11) minimalna prędkość przepływu przez poziomy rurociąg tłoczny musi wynosić 0. 7 m/s (2" dla AP12.40.xx oraz 2 1/2" dla AP12.50.11). UWAGA: Poniższe wytyczne należy traktować jako przybliżone. Firma Grundfos nie bierze żadnej odpowiedzialności za nieprawidłową pracę instalacji wyznaczonej na podstawie powyższego rysunku.
Jeżeli stosuje się zawór zwrotny, musimy uwzględnić straty ciśnienia na zaworze wynoszące 0,2 m. Wartość ta powinna być uwzględniona przy wymiarowaniu rur pionowych. Długość przewodu tłocznego pionowego powinna być wyznaczona od poziomu "wyłączenia" pompy.
